能源管理

驱动接入系统后，物联模块会自动生成对应的设备、设备类型与属性。但此时系统还无法统计能耗——必须先把现场的真实用能结构抽象成一套层级模型，告诉系统「这块表属于哪条支线、哪个分项、哪个区域」，系统才能按维度汇总、对比和分析。

能源模型搭建的完整流程：定义能源类型（分类管理） → 建立分组骨架（基础配置） → 把表具挂到骨架上（表具管理） → 建立产品档案（产品管理）。

智控平台为能耗统计划分了三个相互独立的维度，三者都建成后，每一块表都会同时归属到这三个维度上，从而支撑任意视角的汇总：

维度	回答的问题	典型划分	建设位置
支线	这块表在物理链路上处在什么位置？	总表 → 分表 → 子表 的父子层级，用于「总分表」能耗流向追溯	能源配置 → 基础配置
分项	这块表消耗的是哪类用途的能源？	基于能源类型二次细分，如电 → 照明用电 / 空调用电 / 动力用电	能源配置 → 基础配置
区域	这块表服务的是哪个空间？	楼栋 / 楼层 / 房间，或厂区 / 车间 / 工段	物联管理 → 区域管理

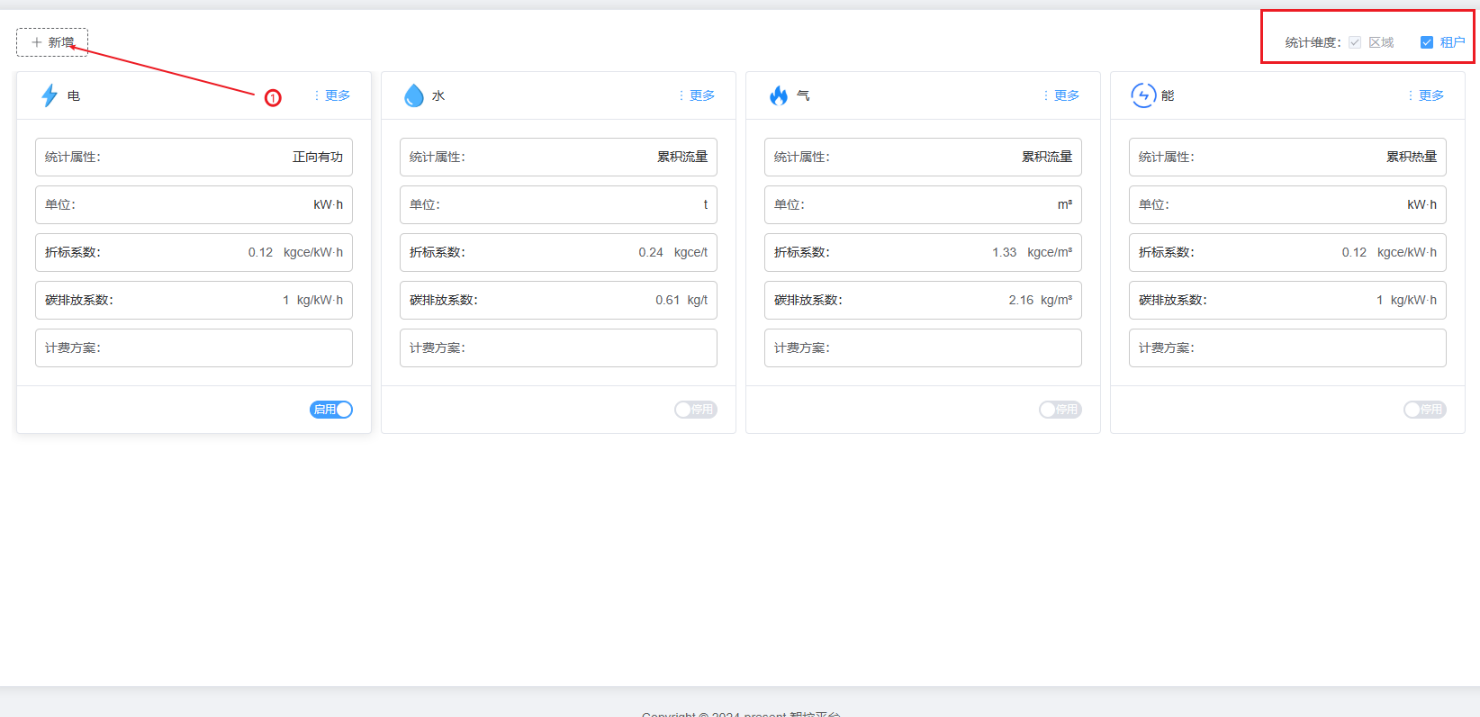

分类管理是整个能源体系的源头。平台默认提供四种能源类型：电、水、气、能（冷热量）。你可以在此基础上新增或修改类型，并为每种类型指定：

• 数据来源：该能源类型从物联模块的哪个点位属性取值（即「读数」从哪来）；
• 默认折算系数：用于把原始读数折算成标煤、CO₂ 等可比口径，支撑跨能源汇总与碳排放核算。

分类管理还是异常排查阈值的统一设置入口——可针对每种能源类型设定一个增幅阈值，前台「异常排查」会据此判断当日用量是否异常。

后台：能源配置 → 分类管理，新增/编辑能源类型、绑定取数点位、设置折算系数

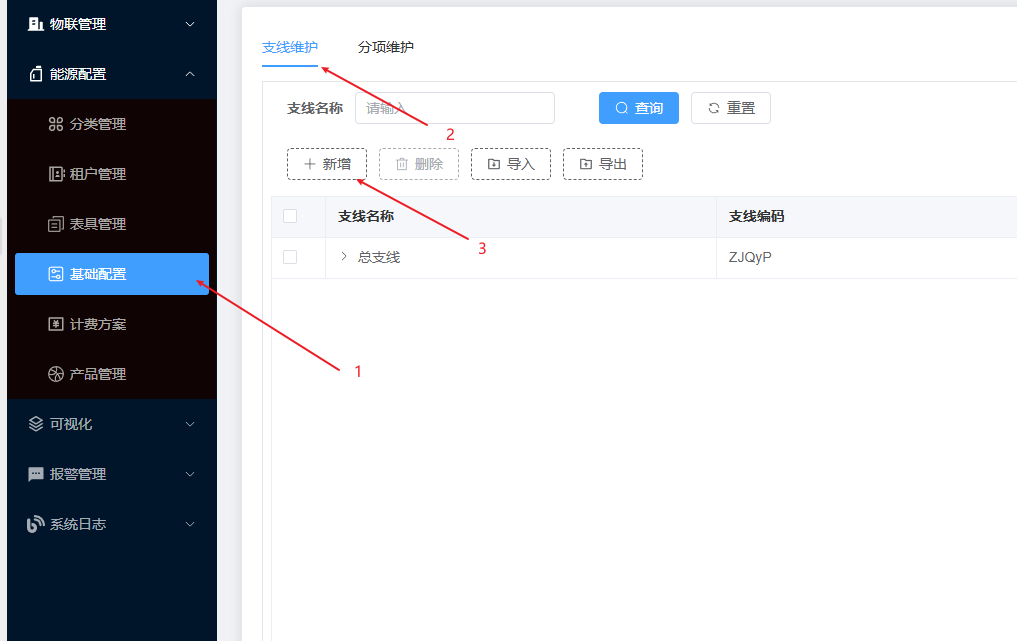

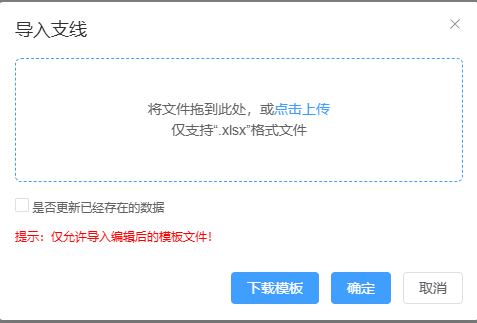

基础配置是表具绑定的前置工作，目的是先为表具准备好「分组格子」，配好之后才能把表具放进去。入口在「能源配置 → 基础配置」，支持手动新增，也可下载模板用 Excel 批量导入。

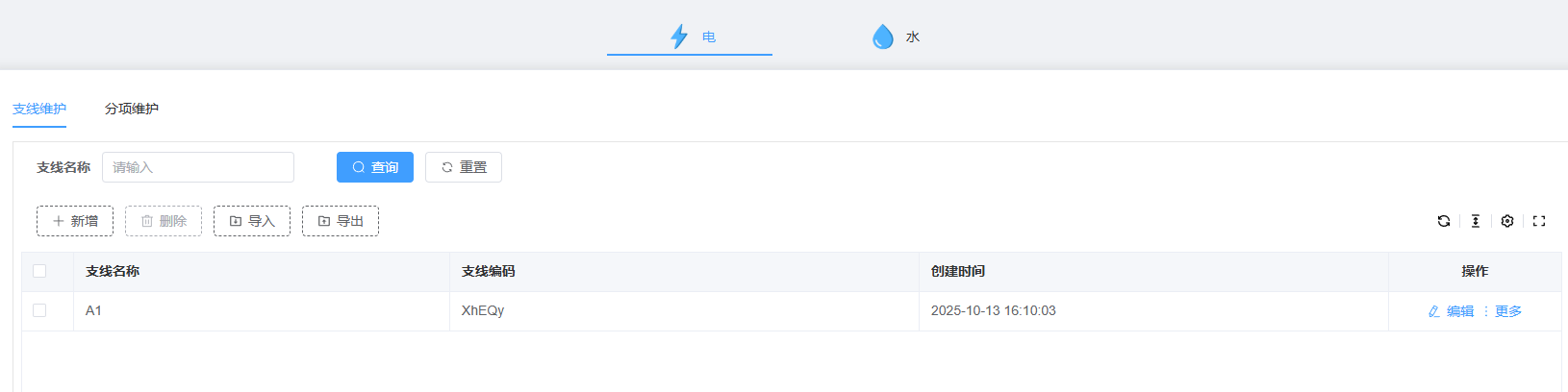

第一步 · 支线维护：按表具的电路图或管道图，把总表、分表、子表组织成父子层级。父子支线是「总分表」能耗流向（前台「能源流向」桑基图）的计算基础。

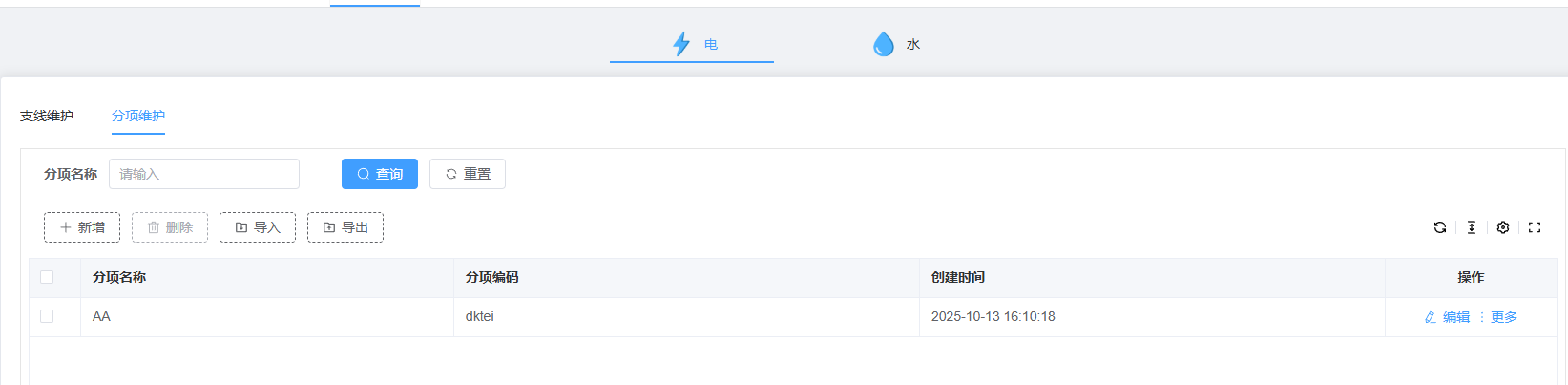

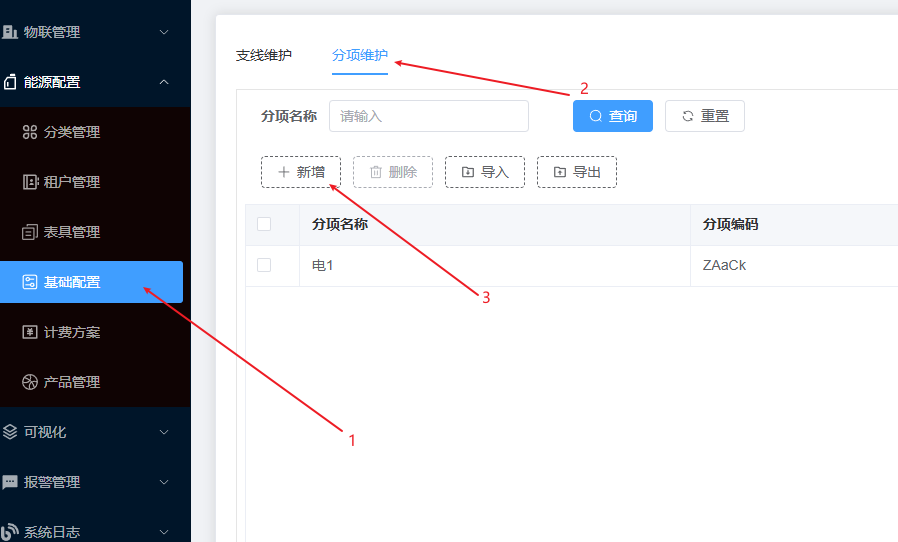

第二步 · 分项维护：在能源类型下做用途维度的二次细分。例如「电」下面拆出生活用电、空调用电、生产用电等，便于精细感知各细分项的消耗，进而有的放矢地节能降碳。

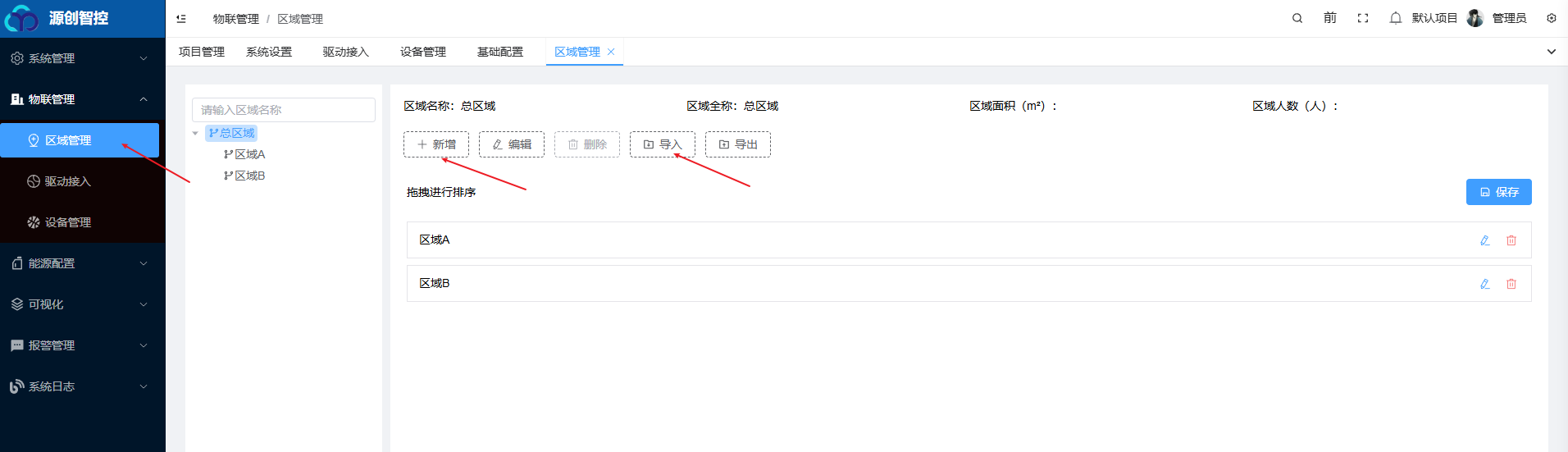

第三步 · 区域管理：在「物联管理 → 区域管理」中构建区域层级（楼栋 / 楼层 / 房间），方式与支线一致，支持手动新增与 Excel 导入。

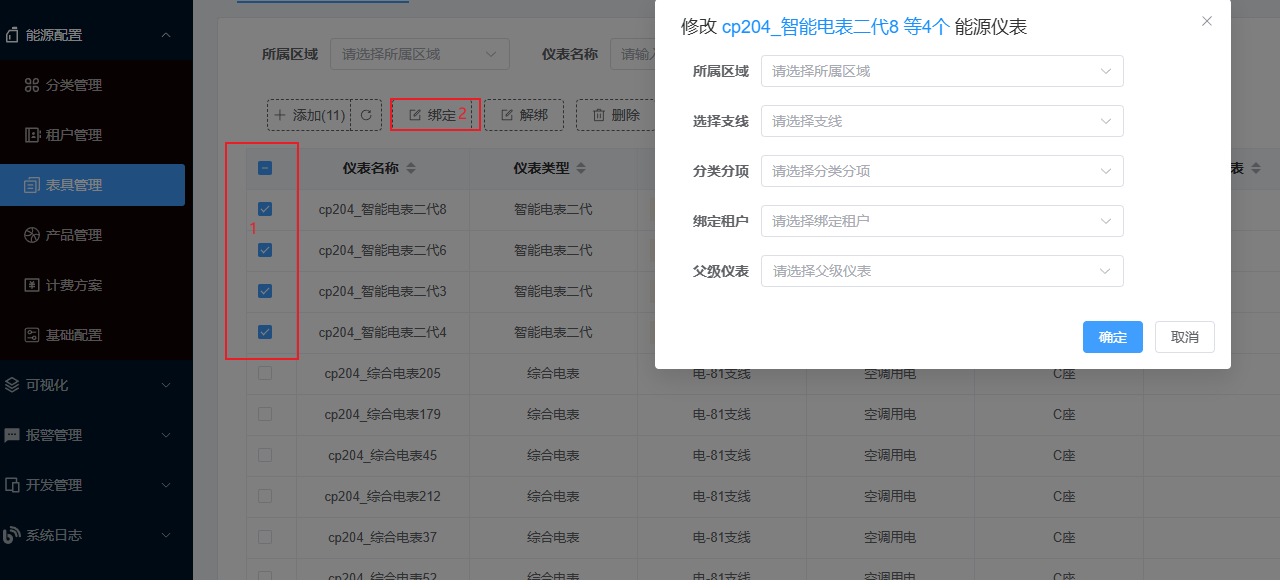

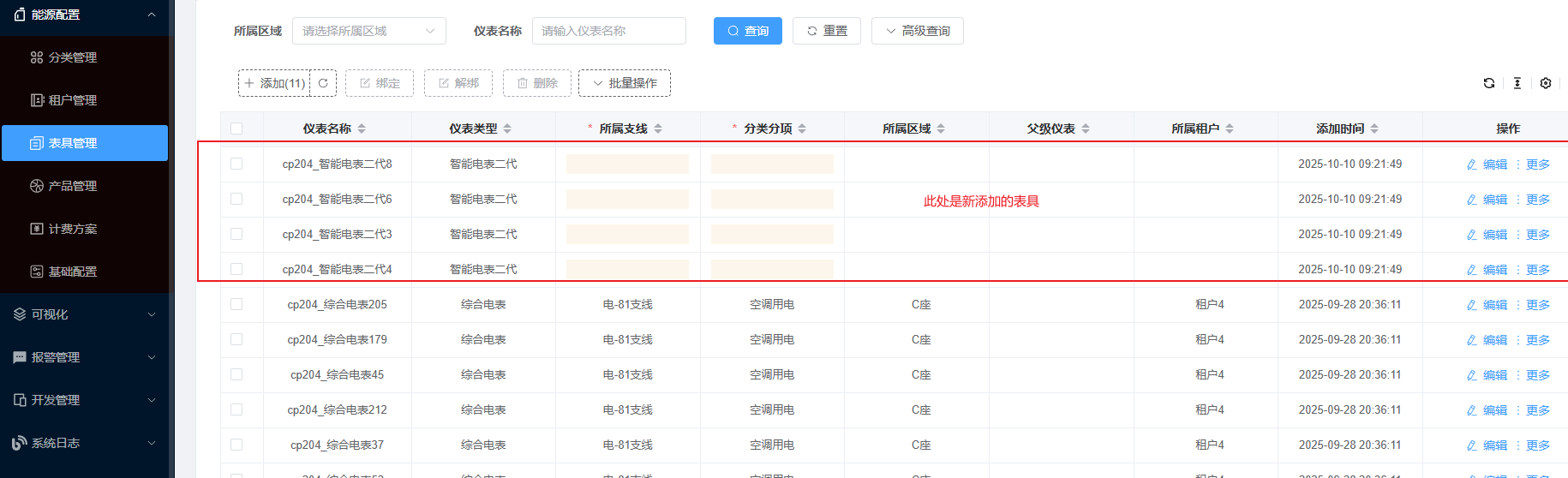

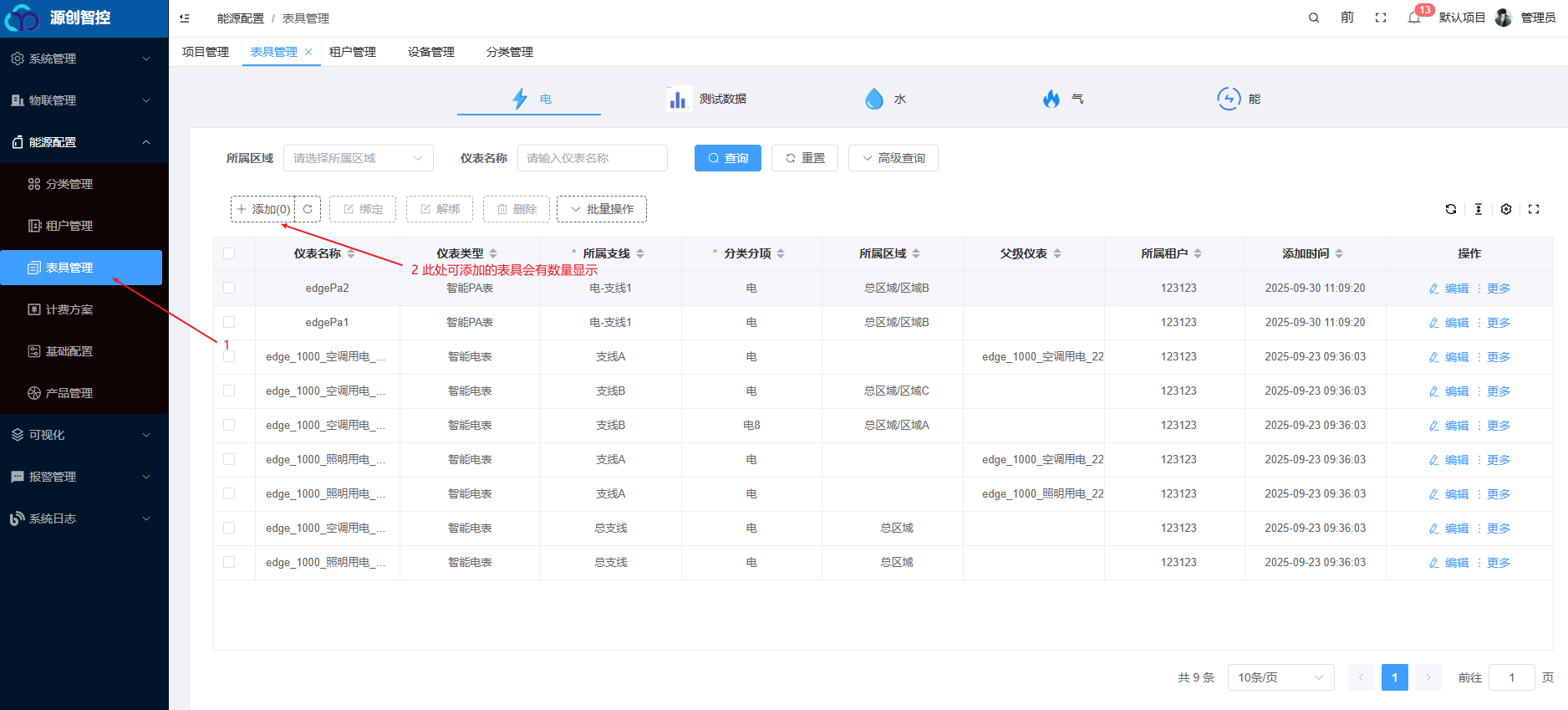

后台进入「能源配置 → 表具管理」，把驱动接入后产生的设备添加进来，并为其绑定支线、分项、区域、租户四类关系，系统即可自动开始统计。顶部可切换不同能源分类（电 / 水 / 气 / 能）的页面。

操作	适用场景	是否覆盖已有关系
批量绑定	多选设备，一次性挂到同一支线/分项/区域	否（仅填空，不动已绑定的）
单个关联批量修改	把一批表的某一项关系整体改掉	是（覆盖该项）

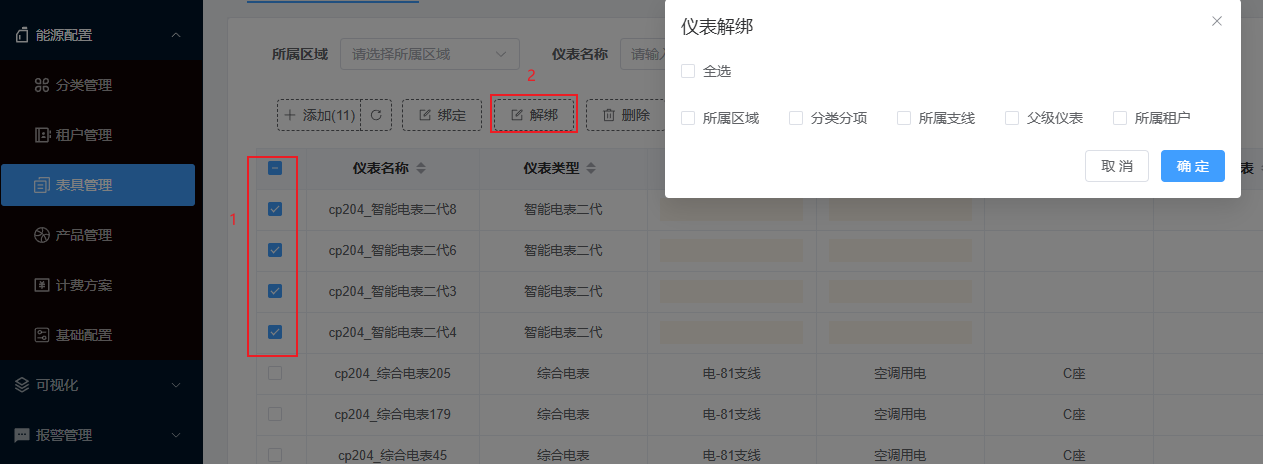

批量解绑	多选设备，解除某项或全部关系	—（清除关系）

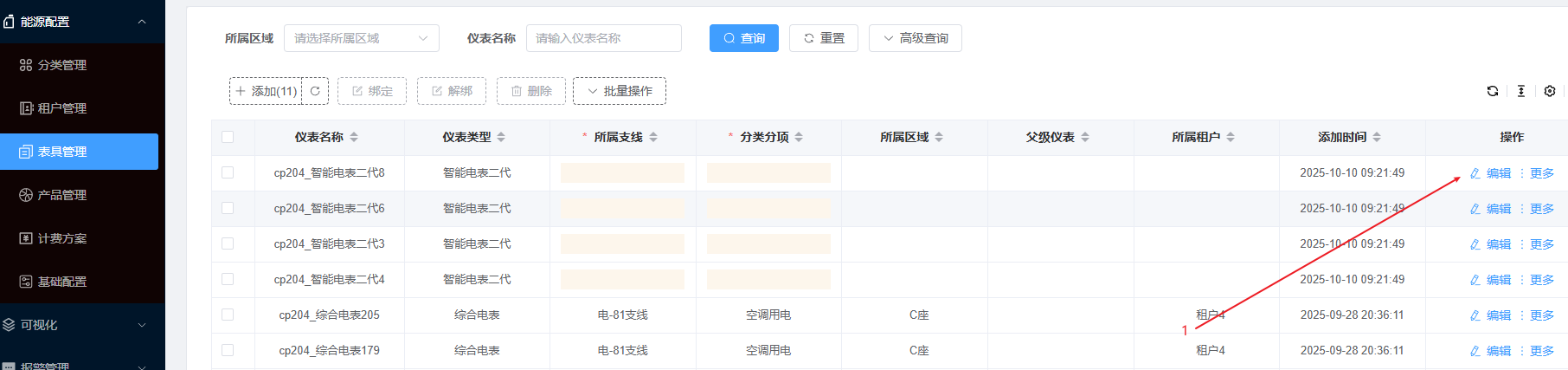

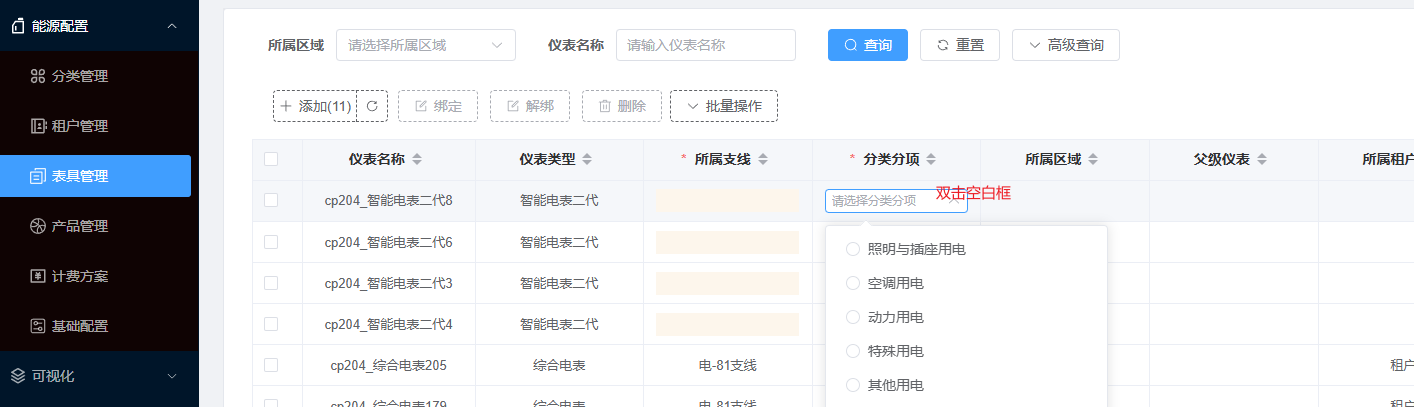

双击空白框 / 点击编辑	对单个表具逐项绑定或修改	是（覆盖该项）

产品管理是产量管理与能效分析的基础数据来源，分两步完成：

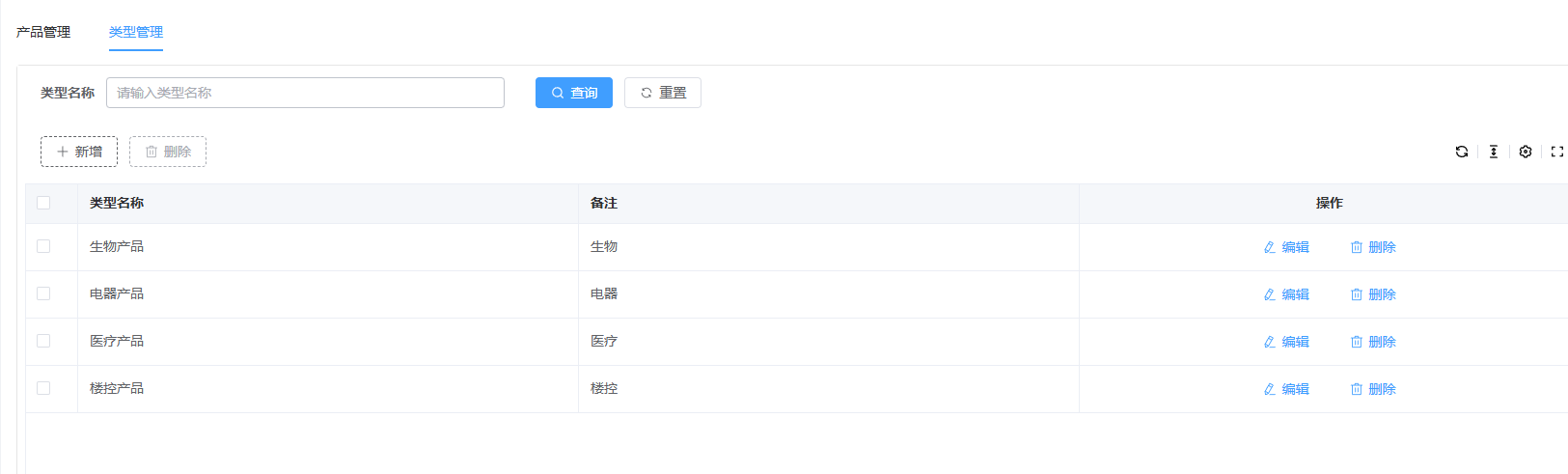

• ① 类型管理：先把产品按类别归类（如「螺丝」「型材」），让系统能快速识别产品所属类别，保证数据准确一致；

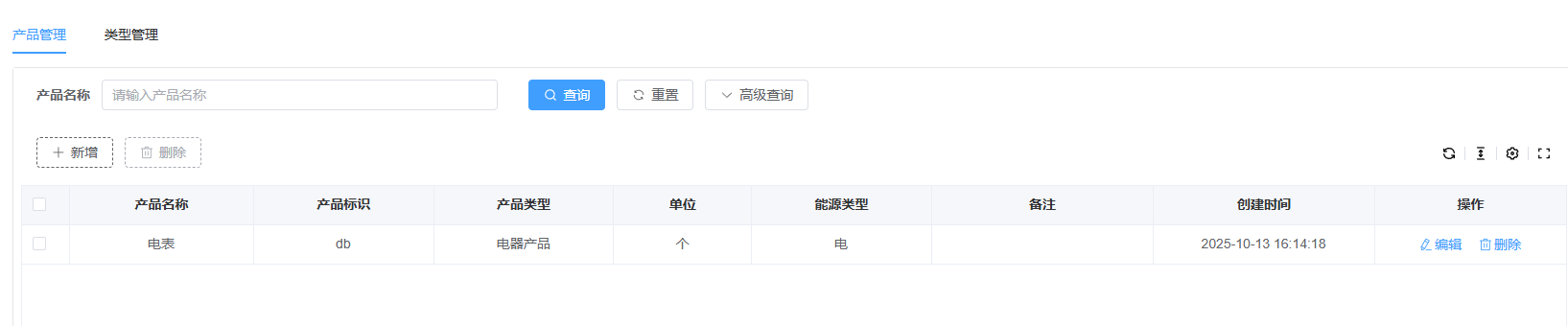

• ② 产品录入：在类型建好后录入每个产品的详细信息——产品名称、所属分类、规格、所用能源类型等，供后续产量录入、单耗计算、对标分析使用。

前台「能源管理」菜单通过可视化方式展示能耗统计数据。整个菜单按分析视角拆成多个子页面，用户可以在每个页面切换不同区域、勾选分类分项来精确分析，借助表格、折线图、饼图、条形图直观查看每个统计单元的能耗。

子页面	核心用途	主要图形
用能总览	周期消耗、排行、占比的一屏总览	看板 + 折线 + 饼图 + 条形
表具监测	单块表具各属性的实时值与更新状态	数值卡片 + 趋势线
系统能耗	按区域层级统计周期性耗能	展板 + 趋势 + 占比
能耗对比	任意多个区域的能耗横向对比	对比折线 / 柱状
同比环比	不同年份的月度同环比	分析图 + 月数据表
异常排查	判断每日用量增幅是否正常	异常日历 + 增幅表
能源流向	追溯能源在节点间的路径与损耗	桑基图
能耗排行	同级区域按能耗高低排名	排行图 + 表格
用能预警	用量超出计划阈值的报警	对比柱状 + 月表
用能计划	设置区域 / 租户各月预警阈值	阈值列表

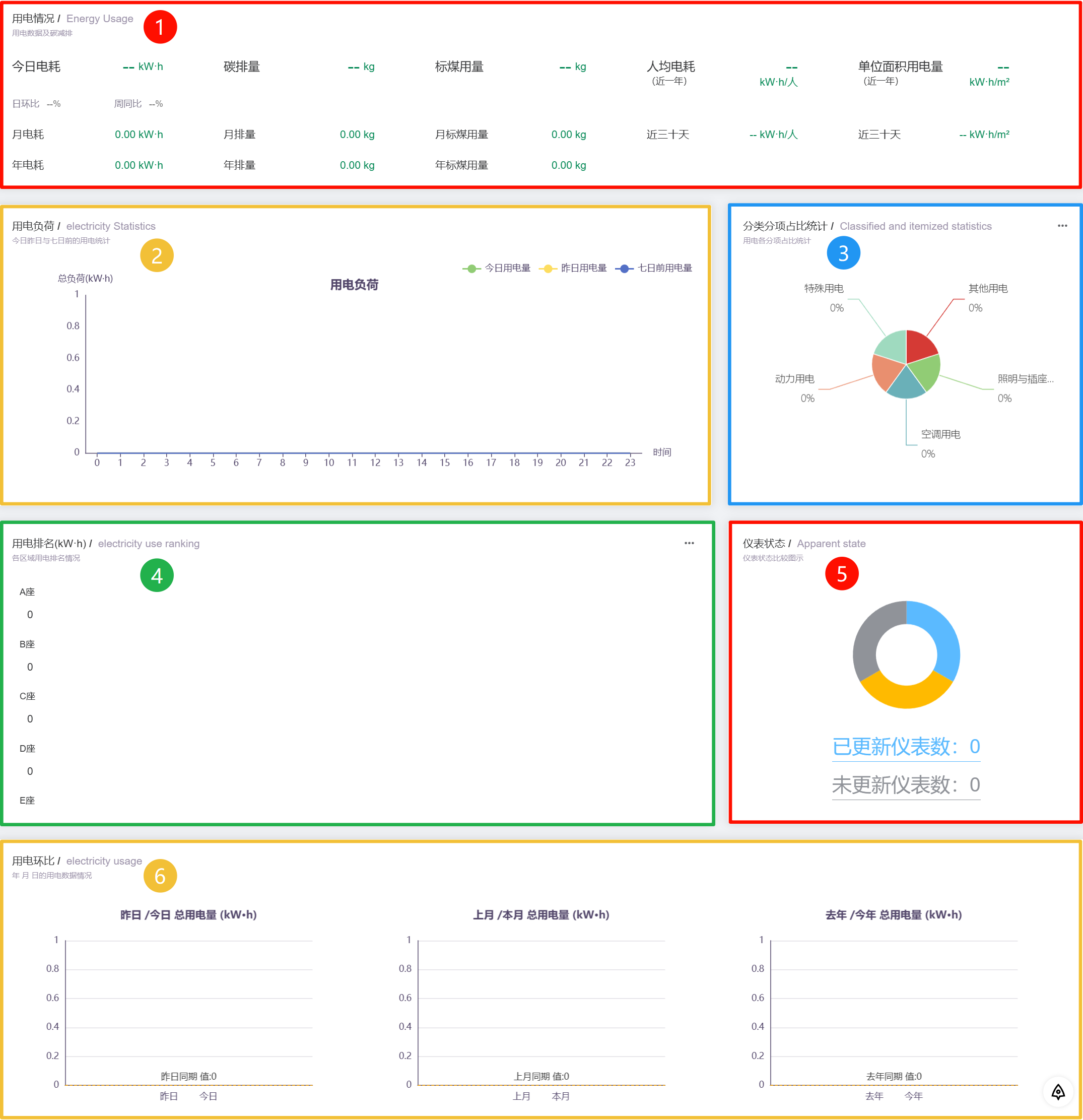

用能总览是进入能源管理的首页，把最关键的指标集中在一屏，让管理者快速判断当前用能是否健康。页面自上而下、自左而右包含六块内容：

区块	展示内容
能耗数据看板	今日、本月、当年能耗与标煤数据，以及人均能耗、单位面积能耗
用电负荷趋势	近 7 日 / 近 30 日耗能趋势
分类分项占比	每种类型能源的消耗占比
用电区域排行	直击耗能热点区域
仪表状态饼图	监控数据更新健康度
日 / 月 / 年环比	分析能耗增幅与降幅

用能总览：六块内容组成的总览首页

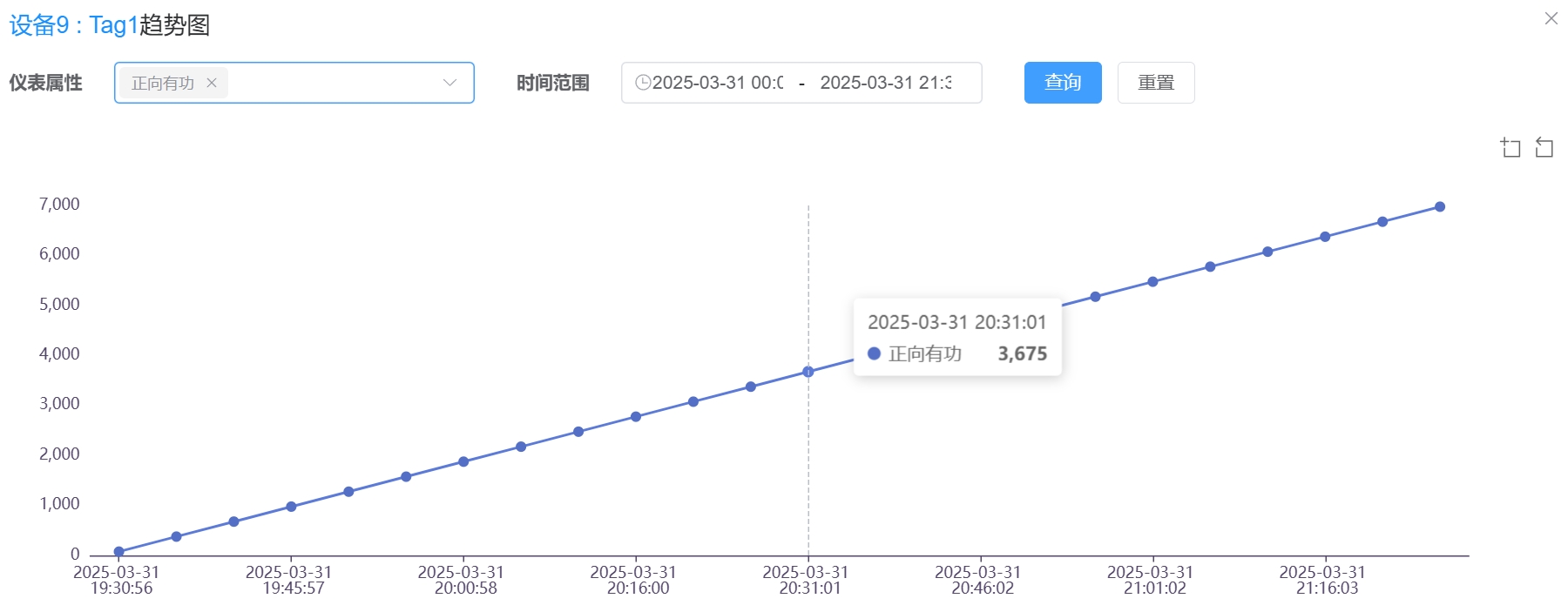

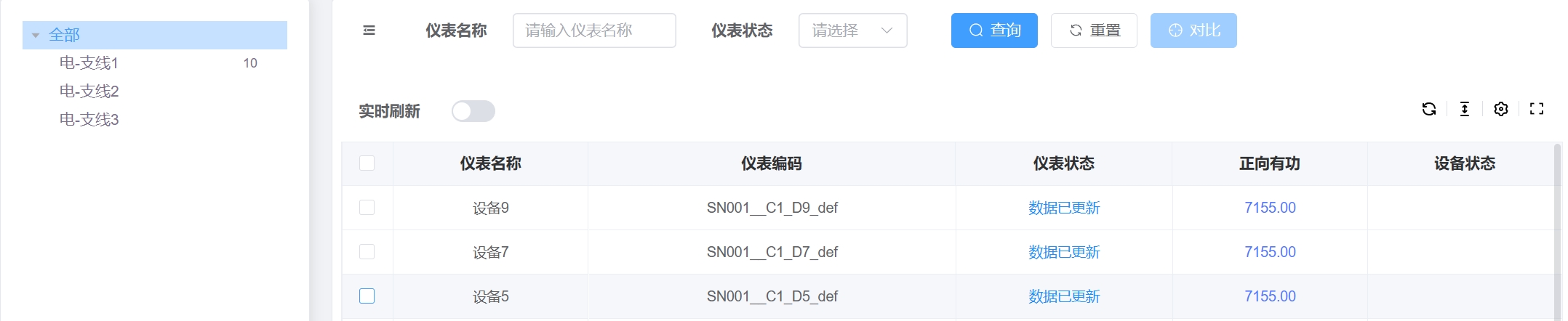

表具监测用于查看每块表具每个属性的当前值，以及仪表的更新状态。「数据未更新」表示该仪表超过一定时间没有采集到新值，提示维护人员该表可能与系统断开了连接，需要排查。

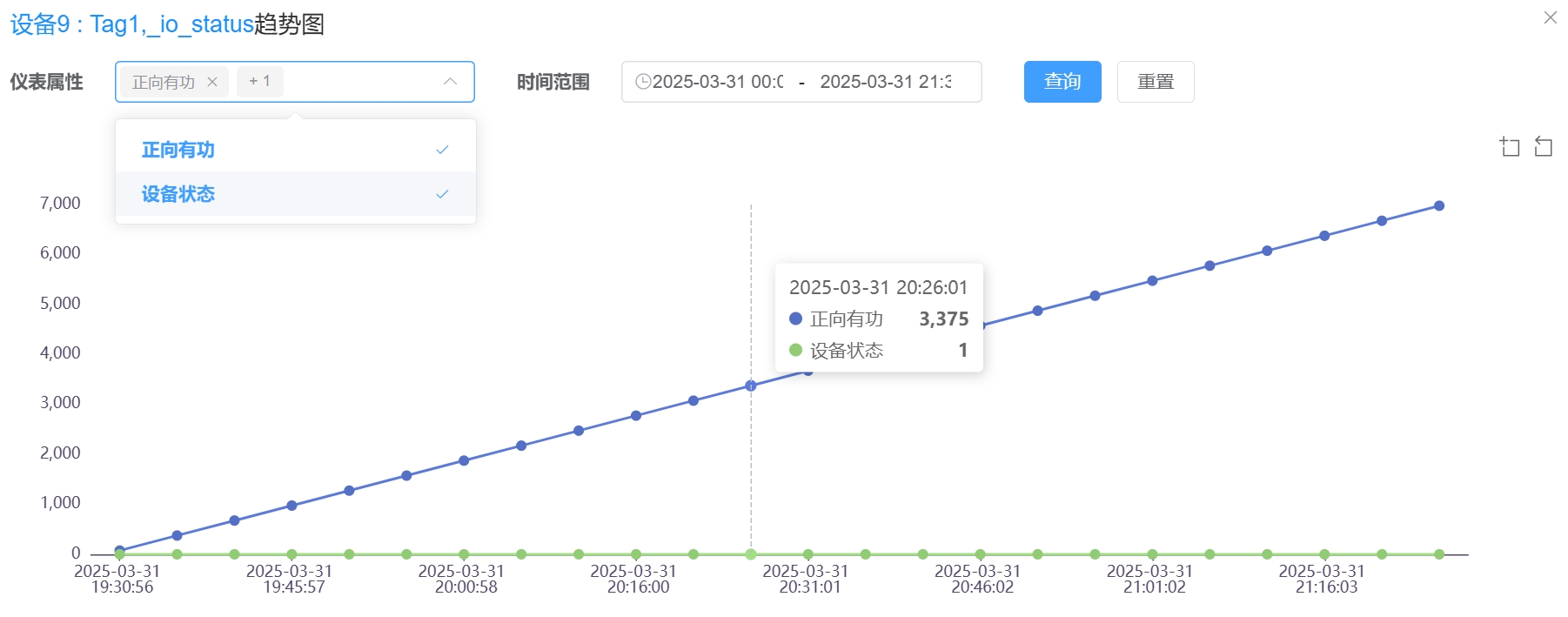

多选属性同时查看趋势对比

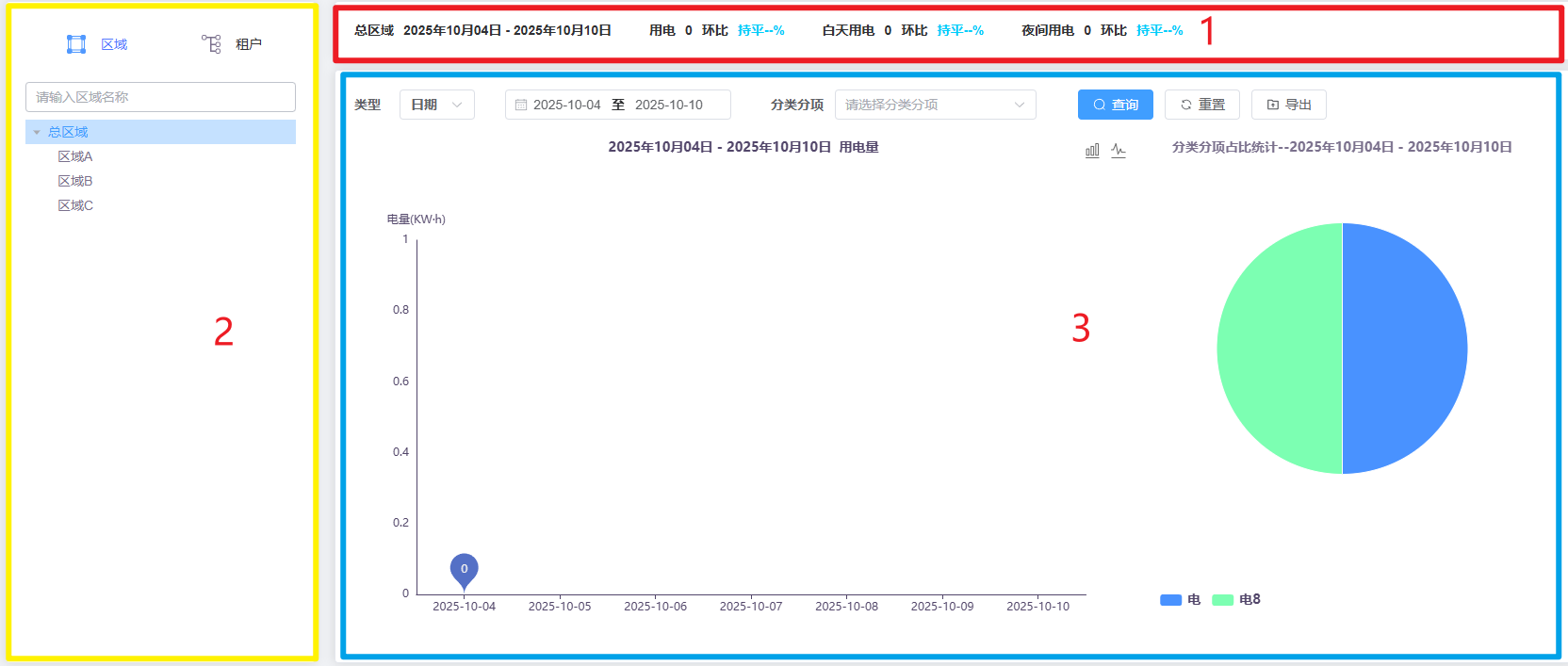

系统能耗按区域层级统计耗能，页面分三个区域：①顶部能耗展板展示选中区域的总能耗、白天 / 夜间能耗及同环百分比；②左侧区域层级树，点击可切换整页查看的区域；③主数据展示区，可按日 / 月 / 季 / 年选择时间范围，并用分类分项下拉精确选择查看的分项（不选则统计总量），支持一键导出当前区域、分项、时间范围的周期值 Excel。

系统能耗：展板 + 区域层级 + 查询条件 + 分项占比

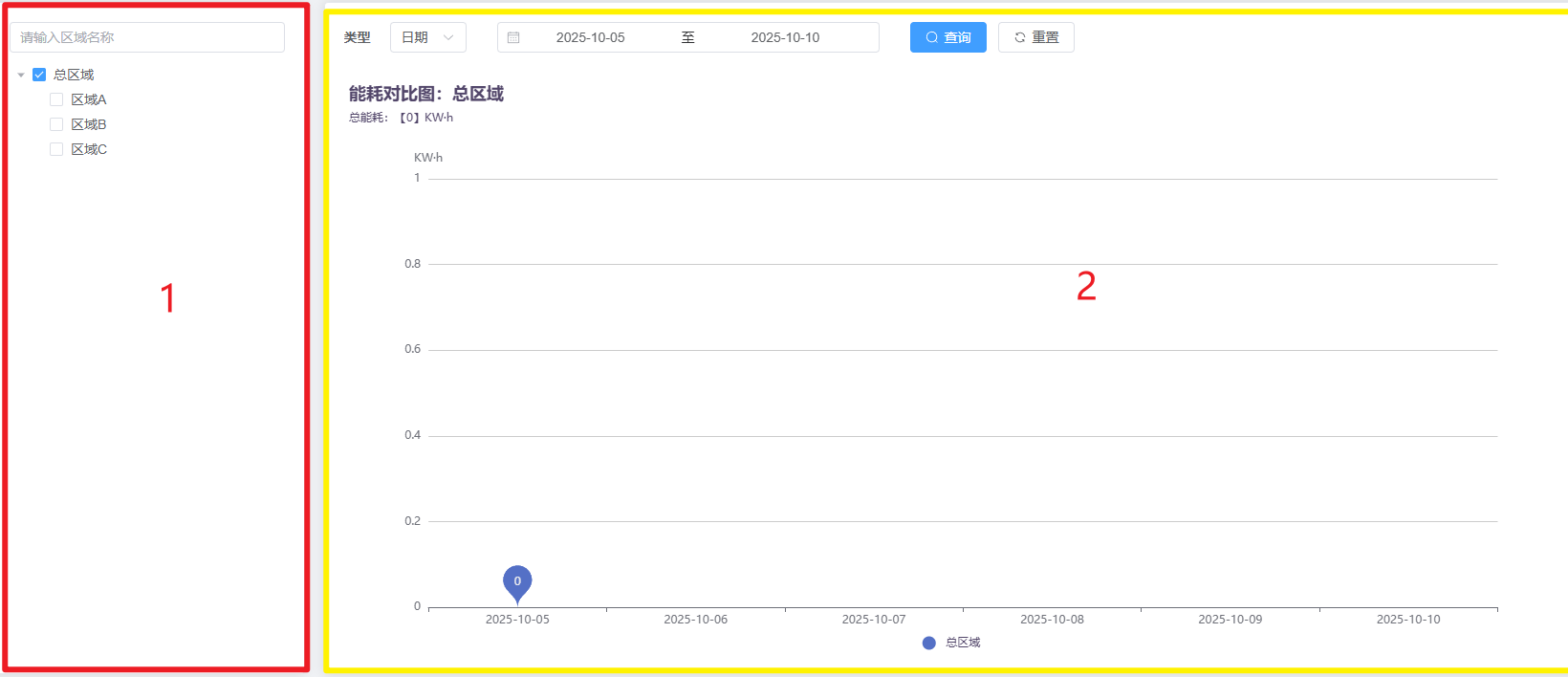

能耗对比用于把任意多个区域放在一起横向比较。左侧区域树用复选框多选，右侧数据区可按小时 / 日 / 月 / 季 / 年选择时间范围，对比图上方还会显示各区域所选时段的总能耗，一眼看出谁多谁少。

能耗对比：多选区域 + 多时间粒度

同比是跟去年同期比（今年 3 月 vs 去年 3 月），看有没有年度性的涨跌；环比是跟上一个周期比（3 月 vs 2 月），看短期内的变化。这个页面把它们放在一起，方便你跨年度横向对比。

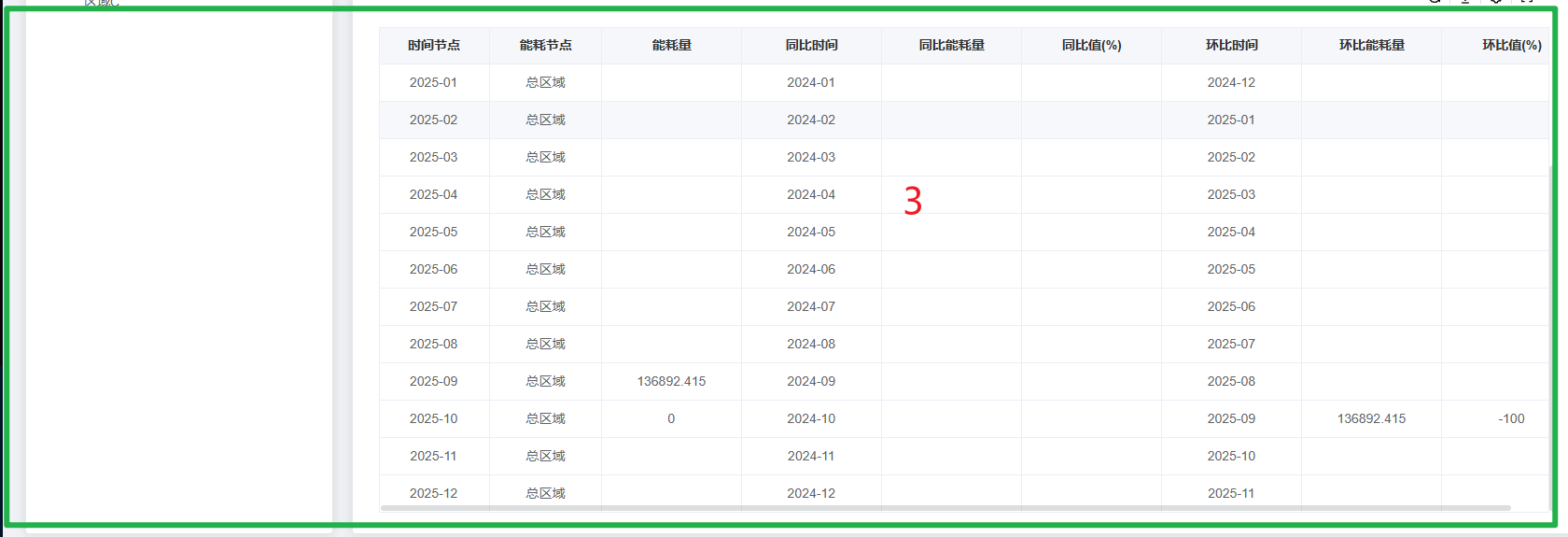

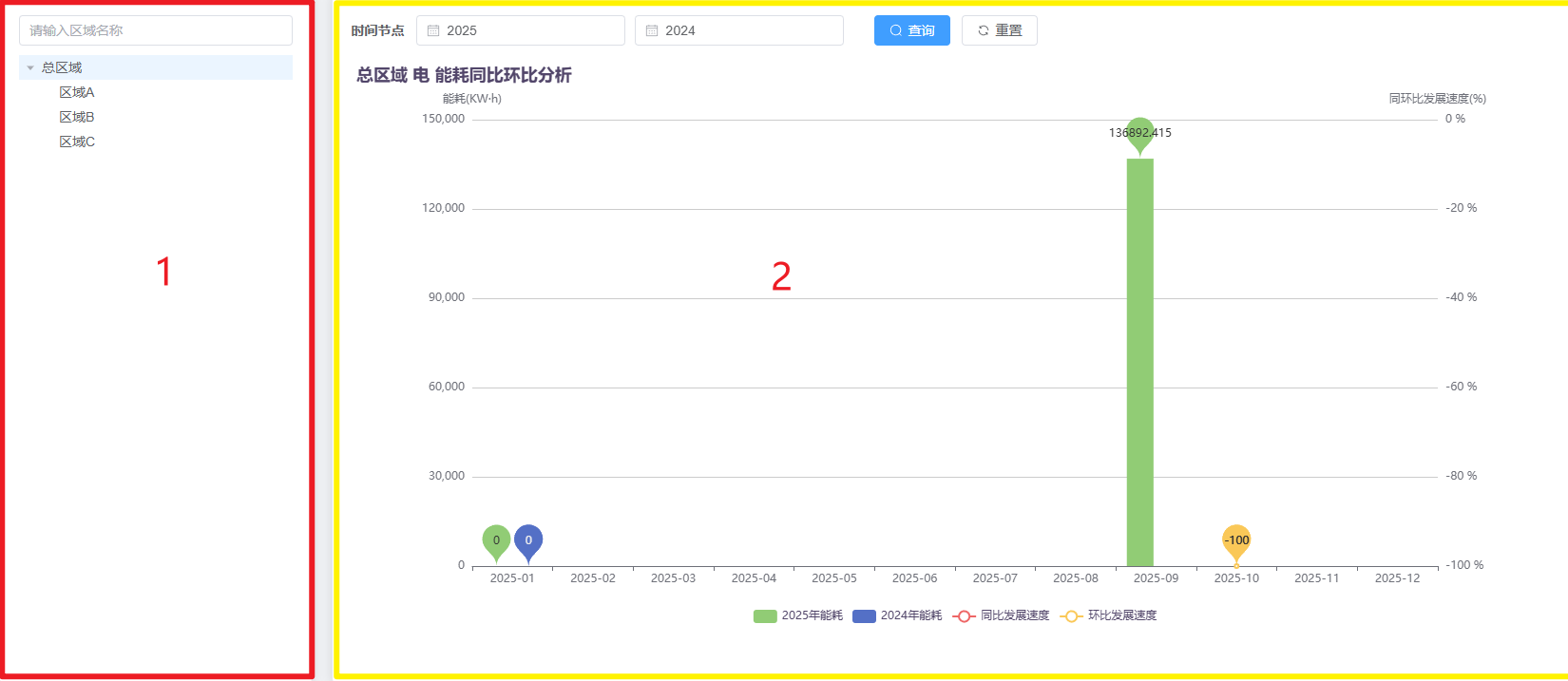

用法：左侧选区域，右侧按「年」选择要对比的年份。分析图直观展示比较结果，下方表格列出所对比年份的逐月数据及同环比，便于发现季节性规律与年度漂移。

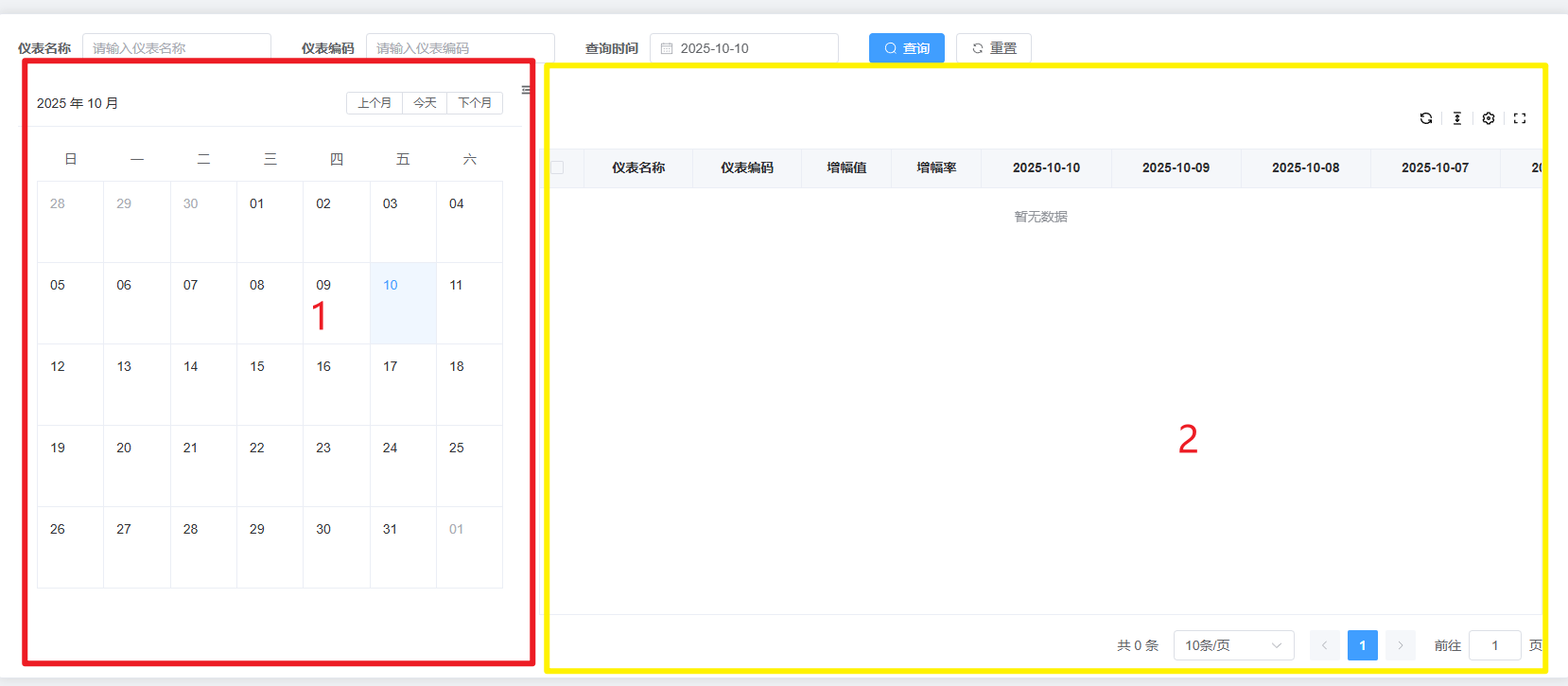

异常排查帮助你快速发现「用量不正常」的日子。判断阈值在能源配置 → 分类管理中按能源类型统一设置。页面分两部分：①异常日历，用醒目标记标出发生异常报警的日期，点击即可定位到当天哪些设备异常；②异常数据表，展示当日增幅值、增幅率，以及前七天的增幅值，辅助判断当天增幅是否属于偶发。

异常排查：异常日历 + 增幅数据

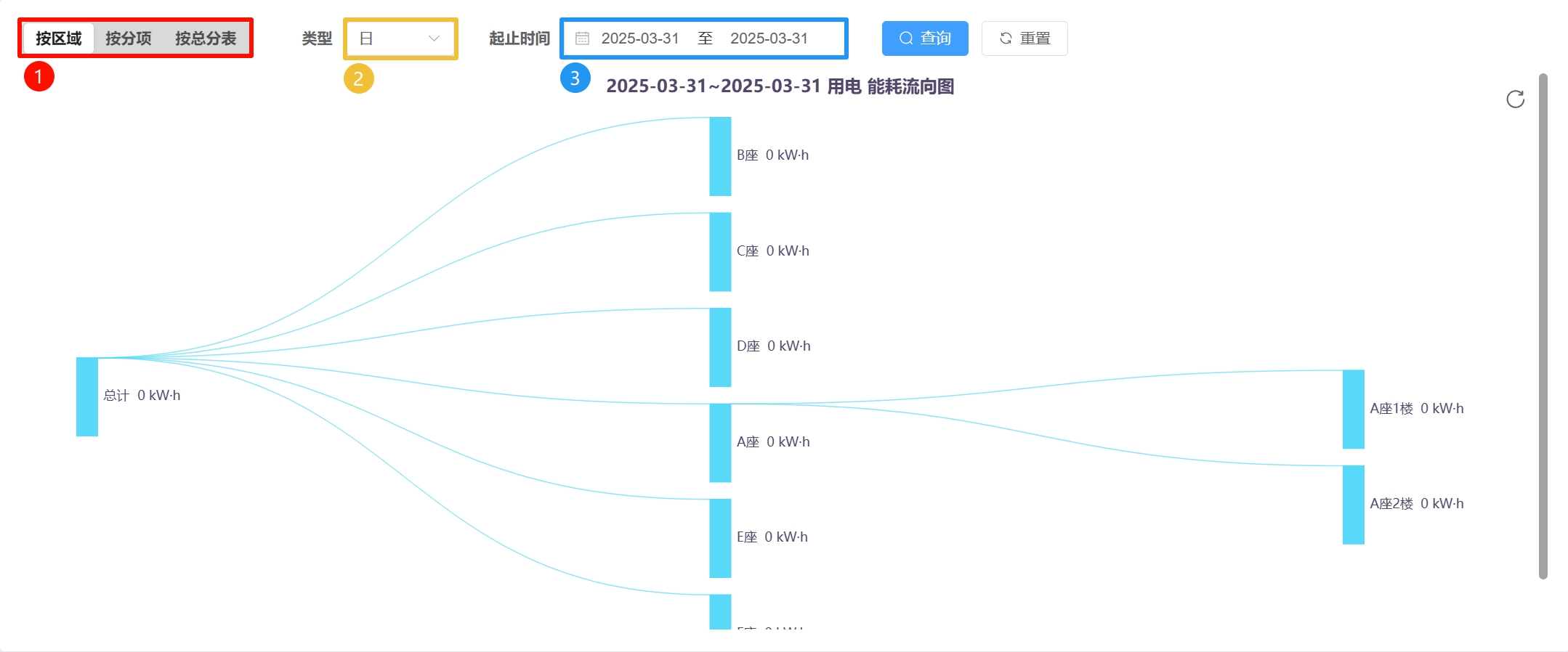

想知道「电能从总表进来后，都分流到哪些分表、哪条支线损耗最大」？这个页面用桑基图回答。桑基图是一种流向图——左侧是总表（能源入口），向右分流到各级分表，彩色色带的宽度就是能耗值，越宽代表这条线消耗的能源越多。一眼就能看出哪条支线是耗能大户、哪个环节损耗异常。

支持三种切分视角：按区域、按分项、按总分表（依赖表具绑定中建立的父子支线）；并可在日 / 月 / 季 / 年四种周期间切换，或自定义统计时间范围。

能源流向：桑基图展示能源路径与损耗

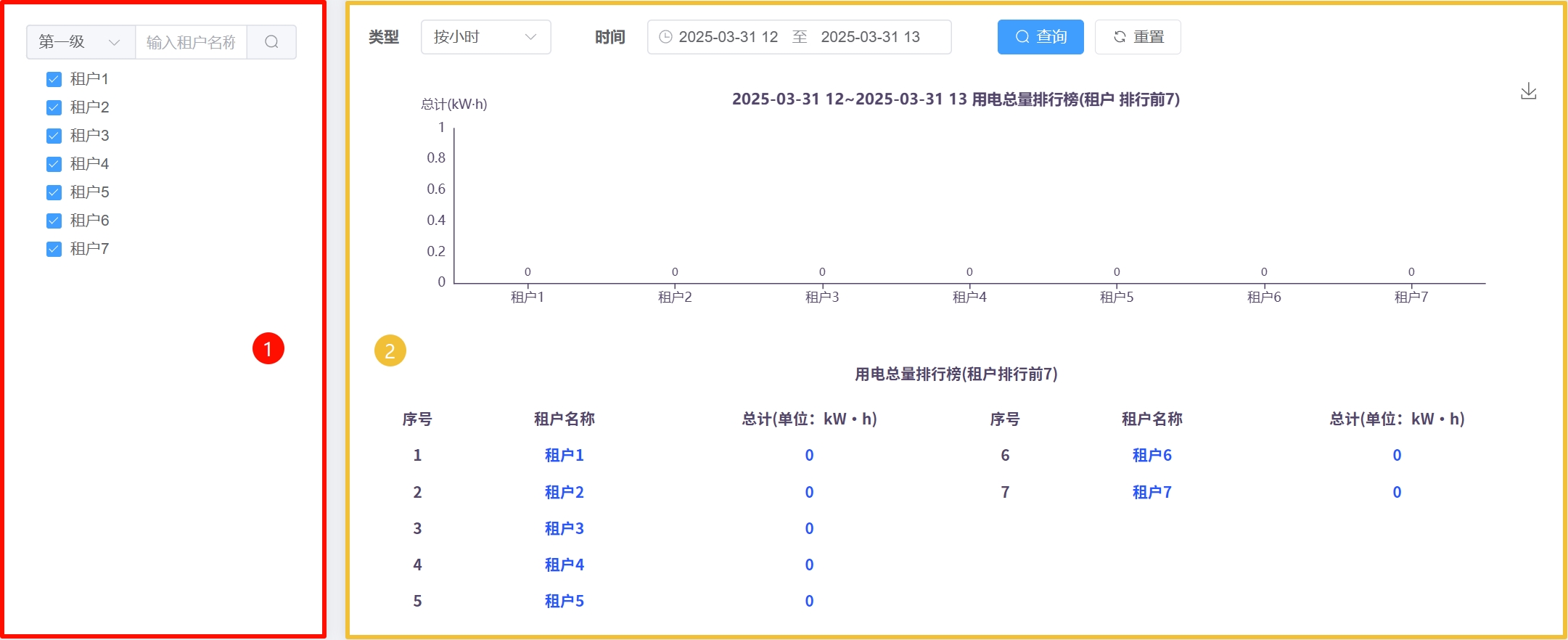

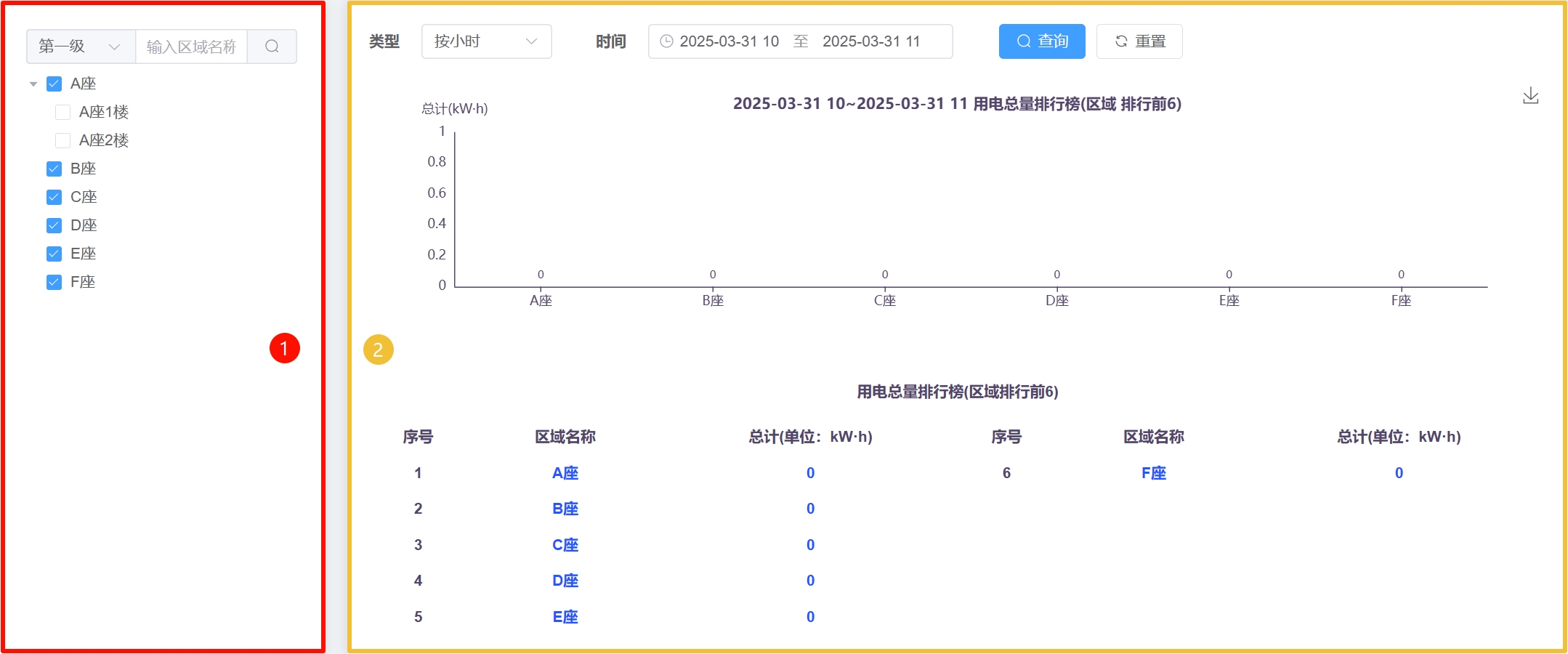

能耗排行按能耗高低对同级区域排名，帮助管理者直观发现耗能大户与节能潜力点。①左侧区域层级可自定义参与排行的区域范围；②排行数据以图形和表格两种方式同时呈现，兼顾直观与精确。

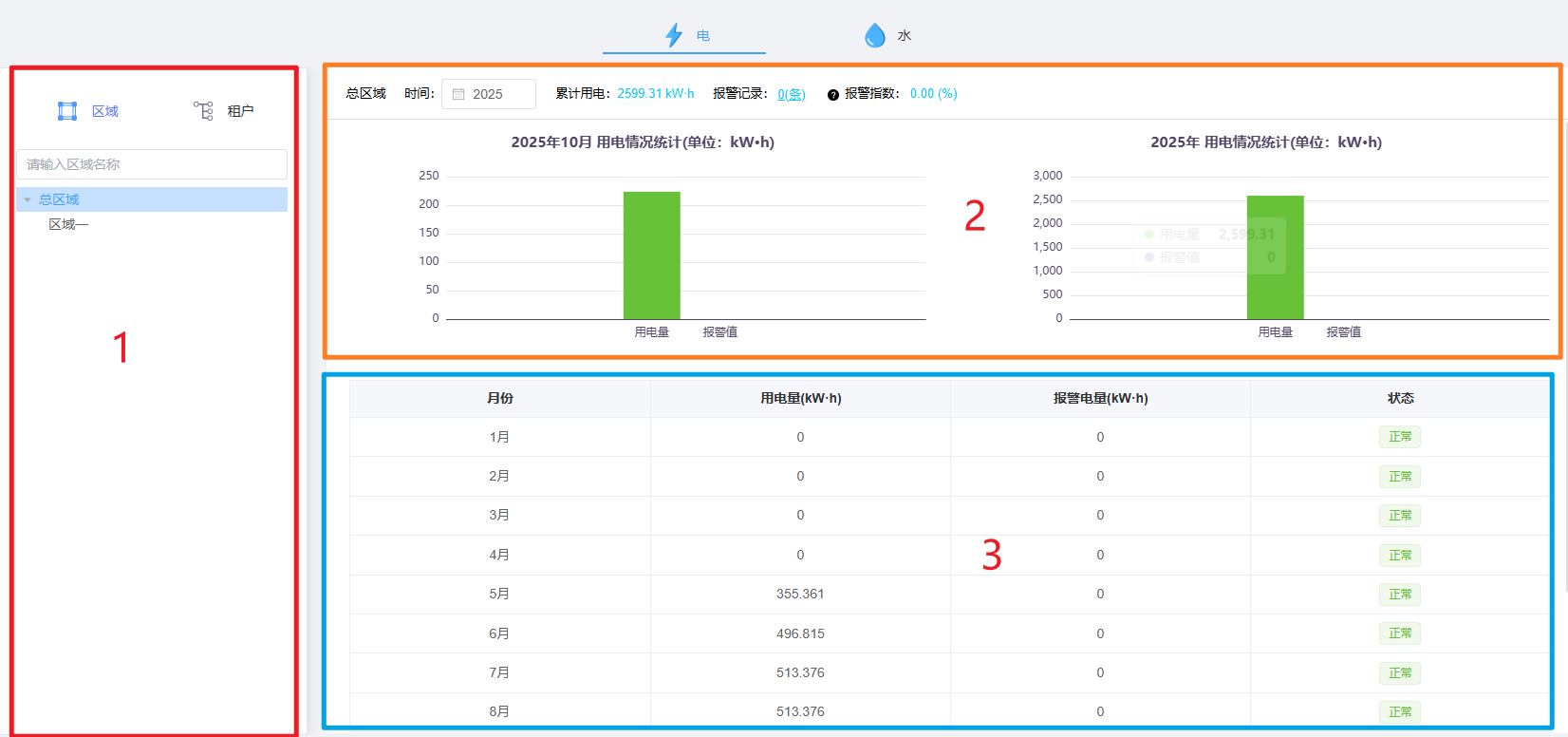

用能预警把实际用量与用能计划设定的阈值对照，超出即标记异常。页面分三部分：①左侧可选区域或租户，查看指定对象的预警情况；②上方选用能预警年份，左图展示当月用电量与报警值对比，右图展示全年用电量与年报警值（各月阈值之和）对比；③表格列出所选年份的逐月用量与阈值，超阈值月份标记为异常。

用能预警：月 / 年对比 + 逐月阈值表

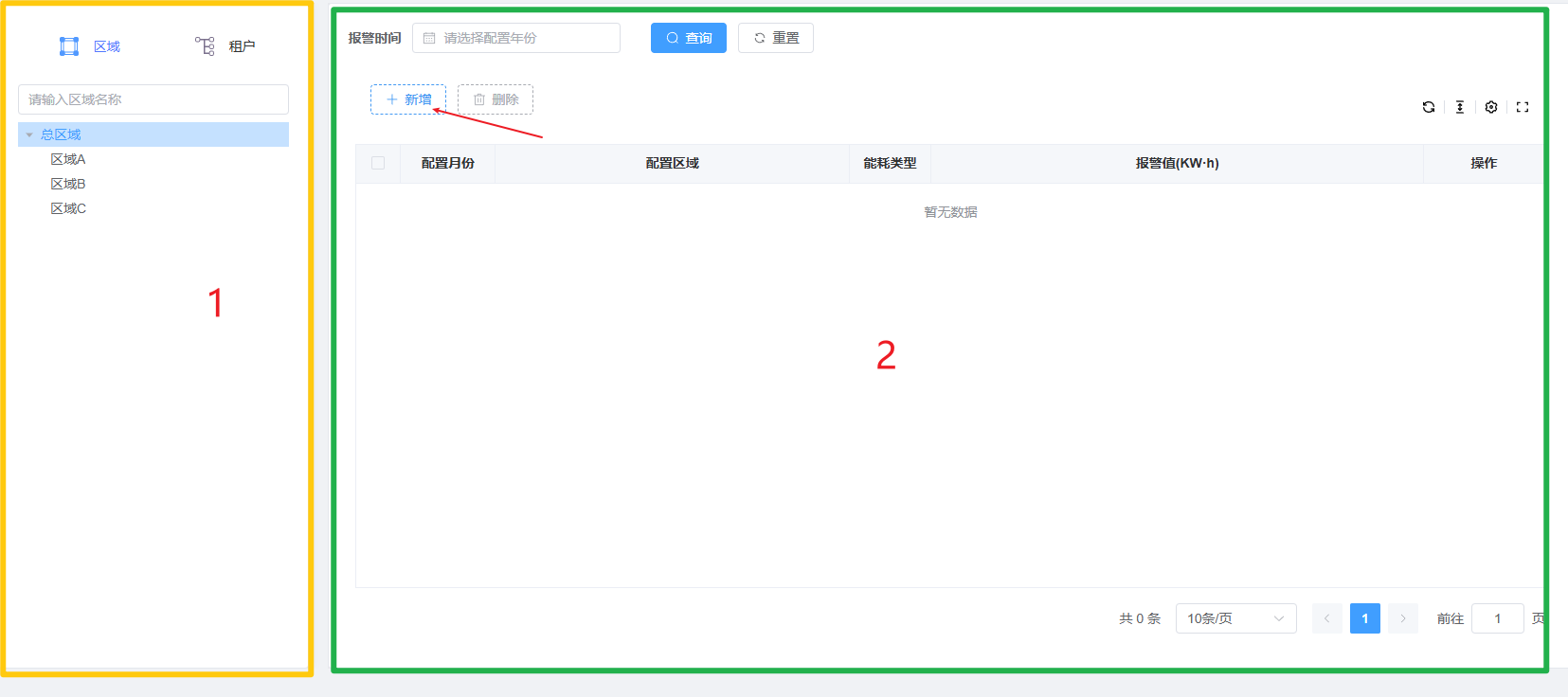

用能计划是「用能预警」的数据源。①左侧选择区域或租户；②通过新增为当前对象配置当月及之后各月的阈值，用于触发用能预警；配置完成的月份在列表中展示，可随时调整。

用能计划：新增并维护各月阈值

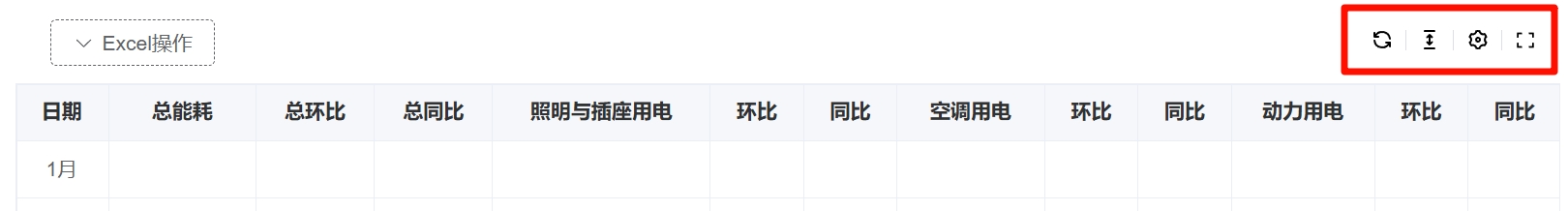

综合报表为企业和机构提供一站式能耗数据管理与导出能力，帮助全面掌握能源使用情况、优化能源管理策略。为方便查阅，每个报表界面都提供刷新、密度（行列密度）、自定义列（显隐 / 排序）、全屏查看等通用功能。

所有报表通用的工具栏：刷新 / 密度 / 自定义列 / 全屏

报表	统计对象	典型用途
单表能耗	单块表具	周期起止值、增长值报表展示与导出
能耗报表	区域 / 分项	区域及其子区域、分项的周期用量与同环比
数据报表	设备属性	设备各属性的历史值，可按时分秒精查
年度报告	整个项目	年度能耗分析与总结，可导出 PDF

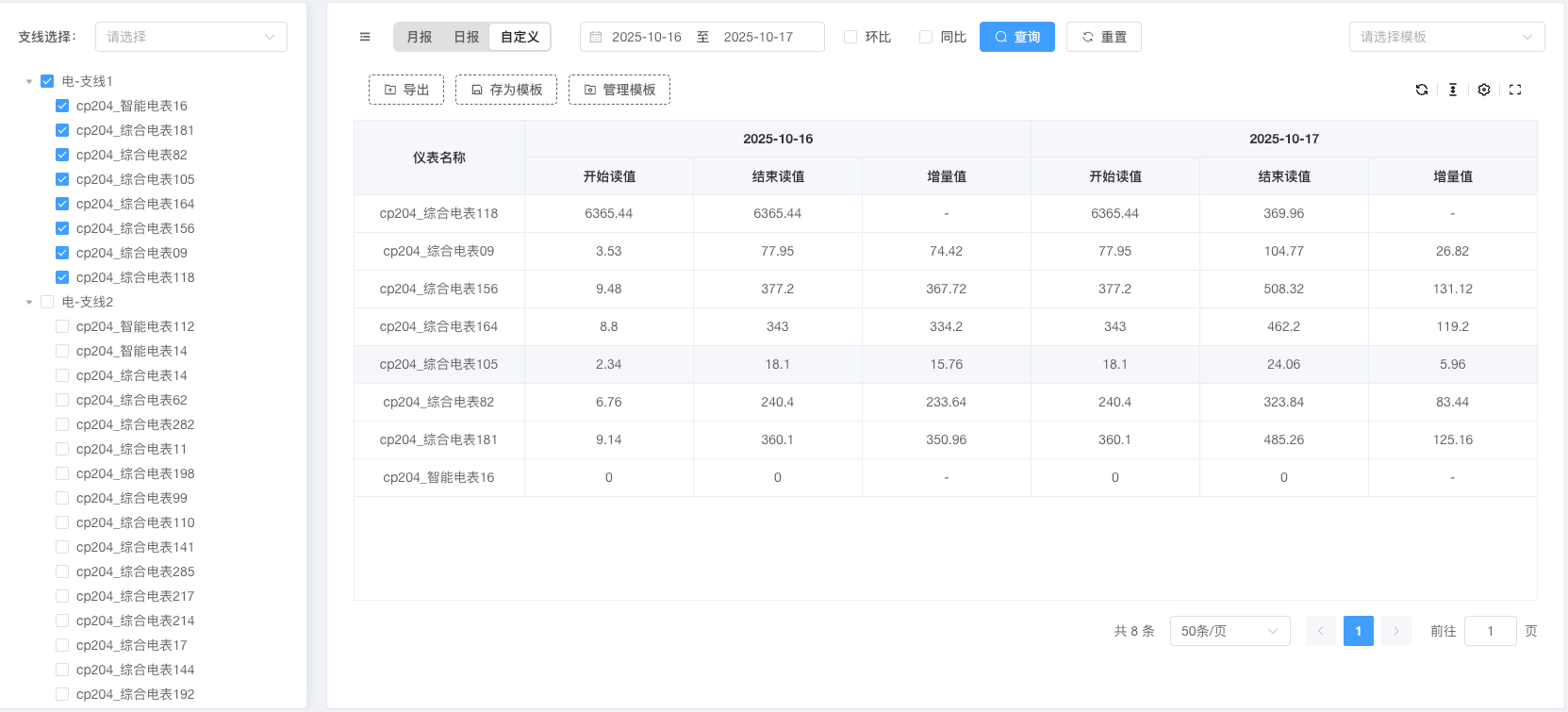

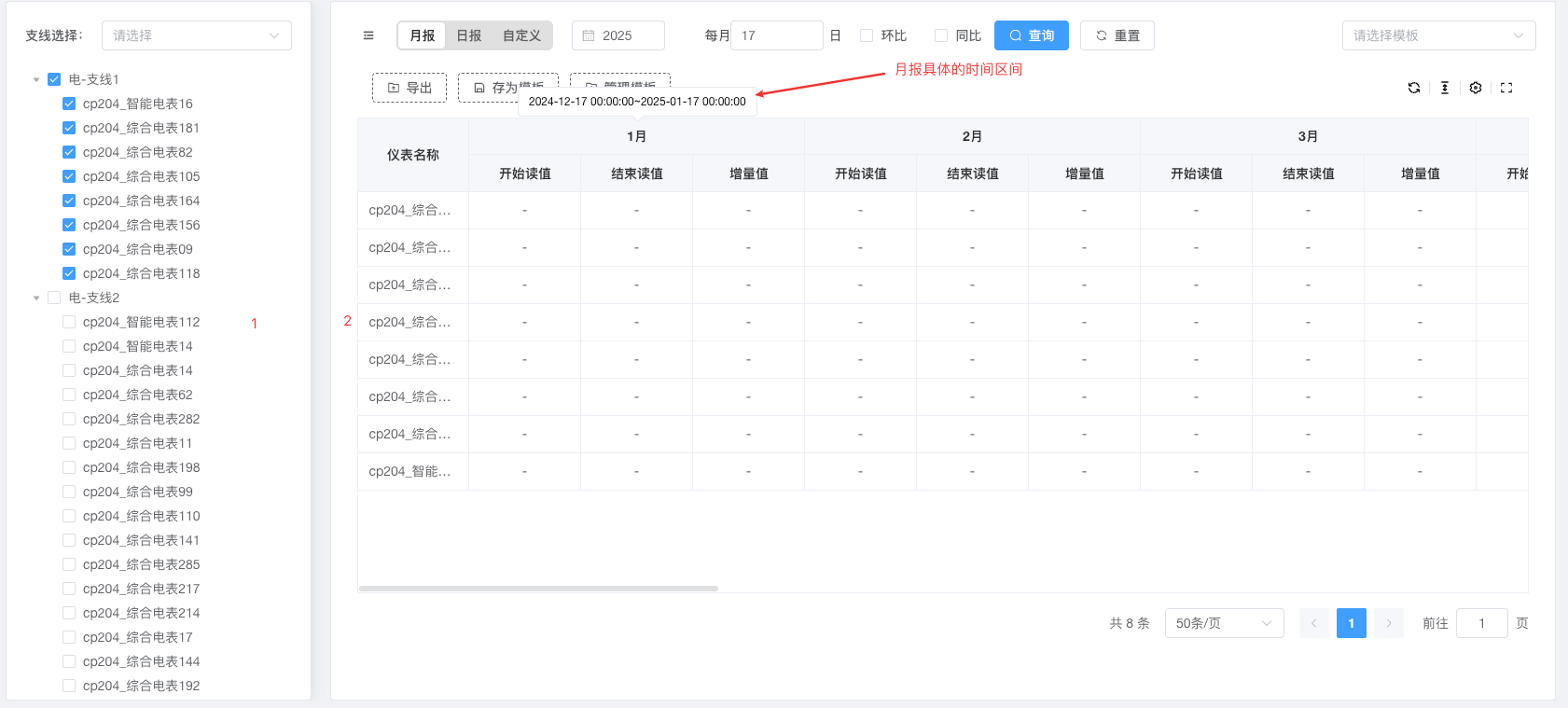

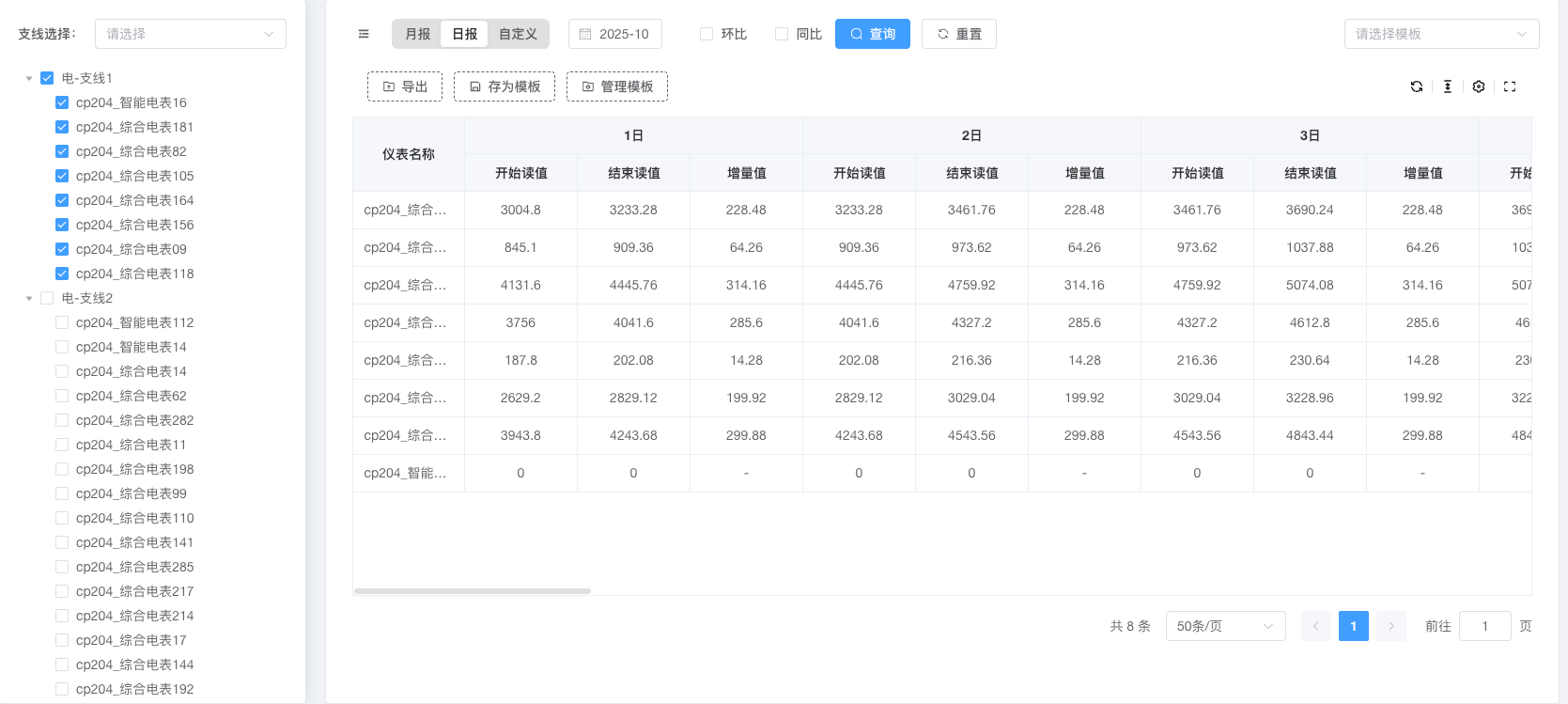

单表能耗报表展示单块表具在所选周期内的起始值、结束值、增长值，是最细粒度的能耗台账，常用于对账、抄表核对与异常排查取证。

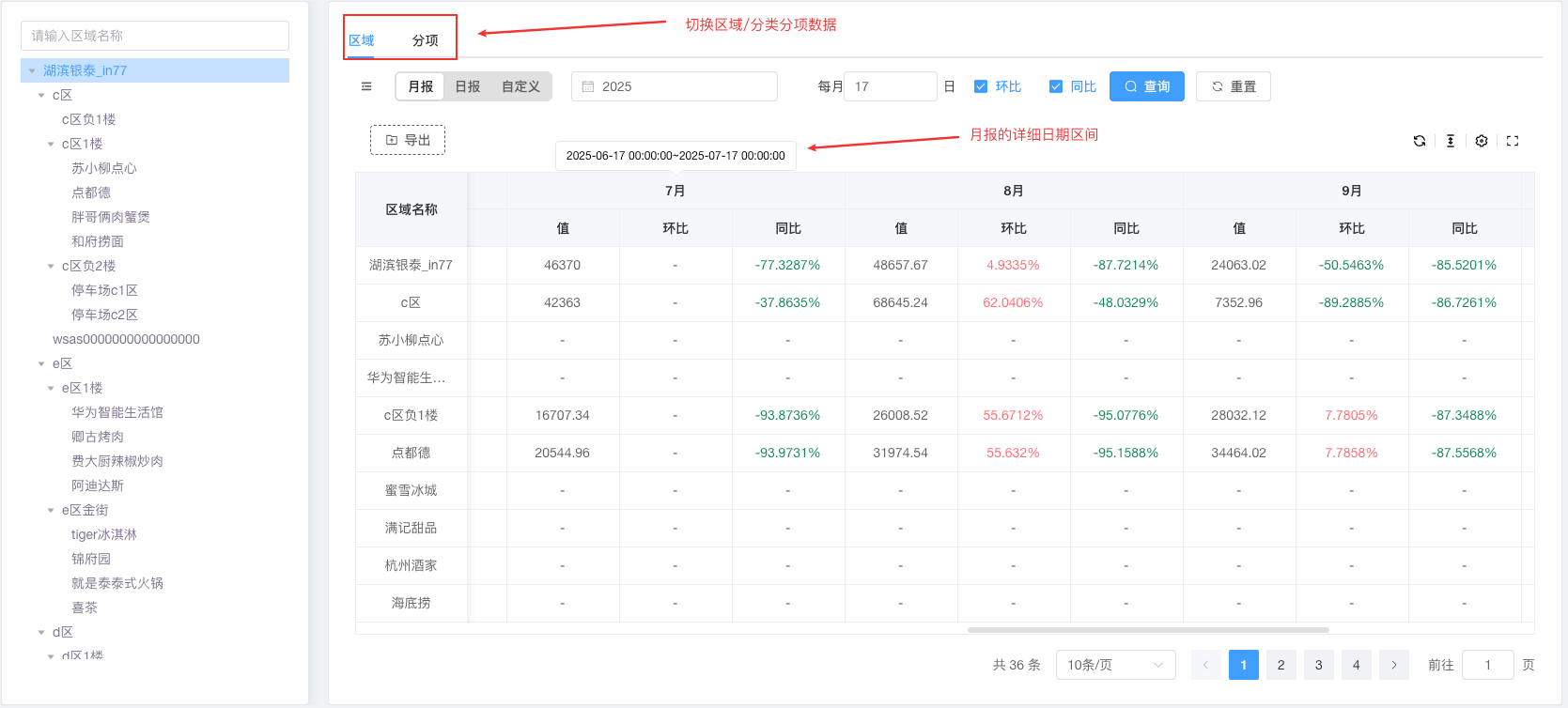

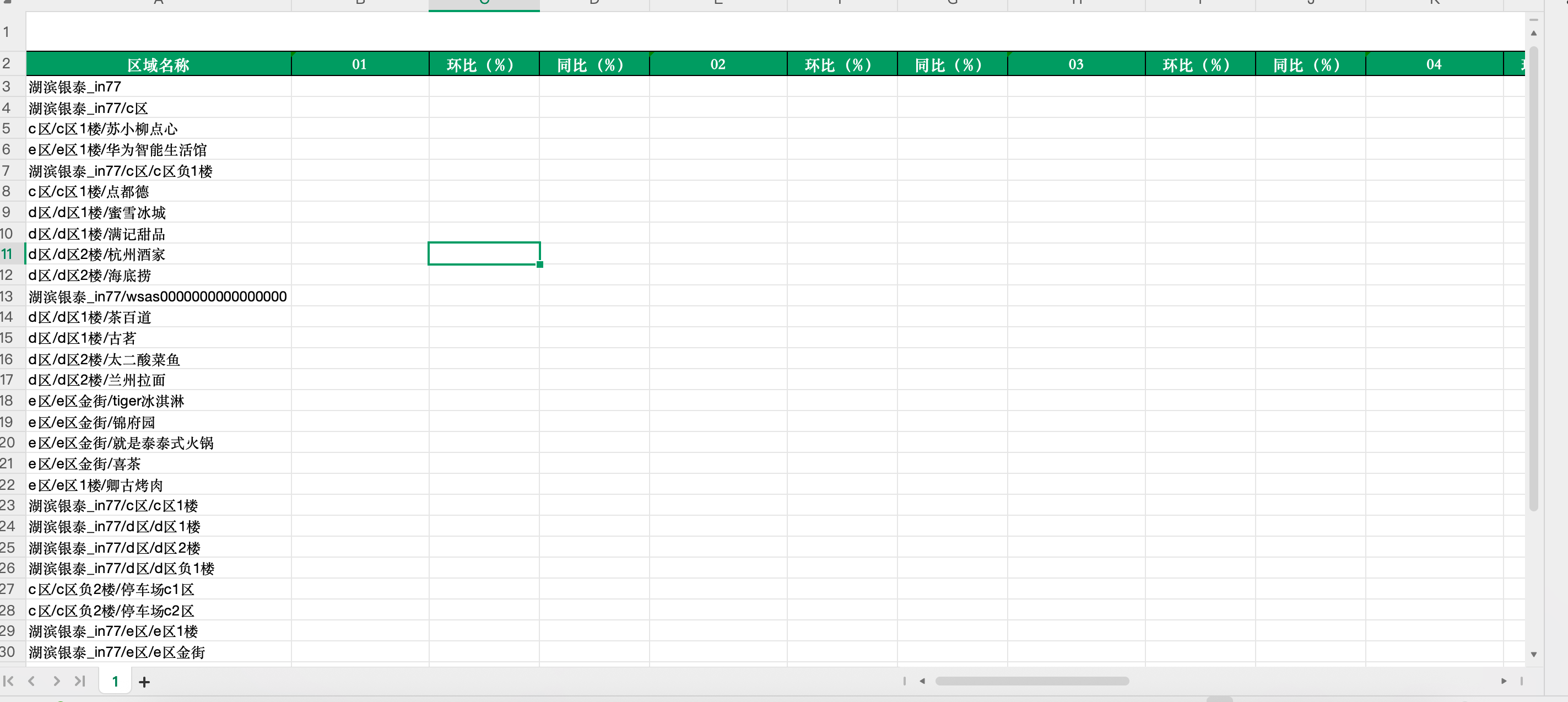

能耗报表记录区域和分类分项的能耗用量。左侧按区域维度展示，选中某一区域后，右侧展示该区域下的子区域 / 分项的用量数据；可选择区域 / 分项维度，按耗能量与环比、同比做月报、日报或自定义日期查询，并支持 Excel 导出。

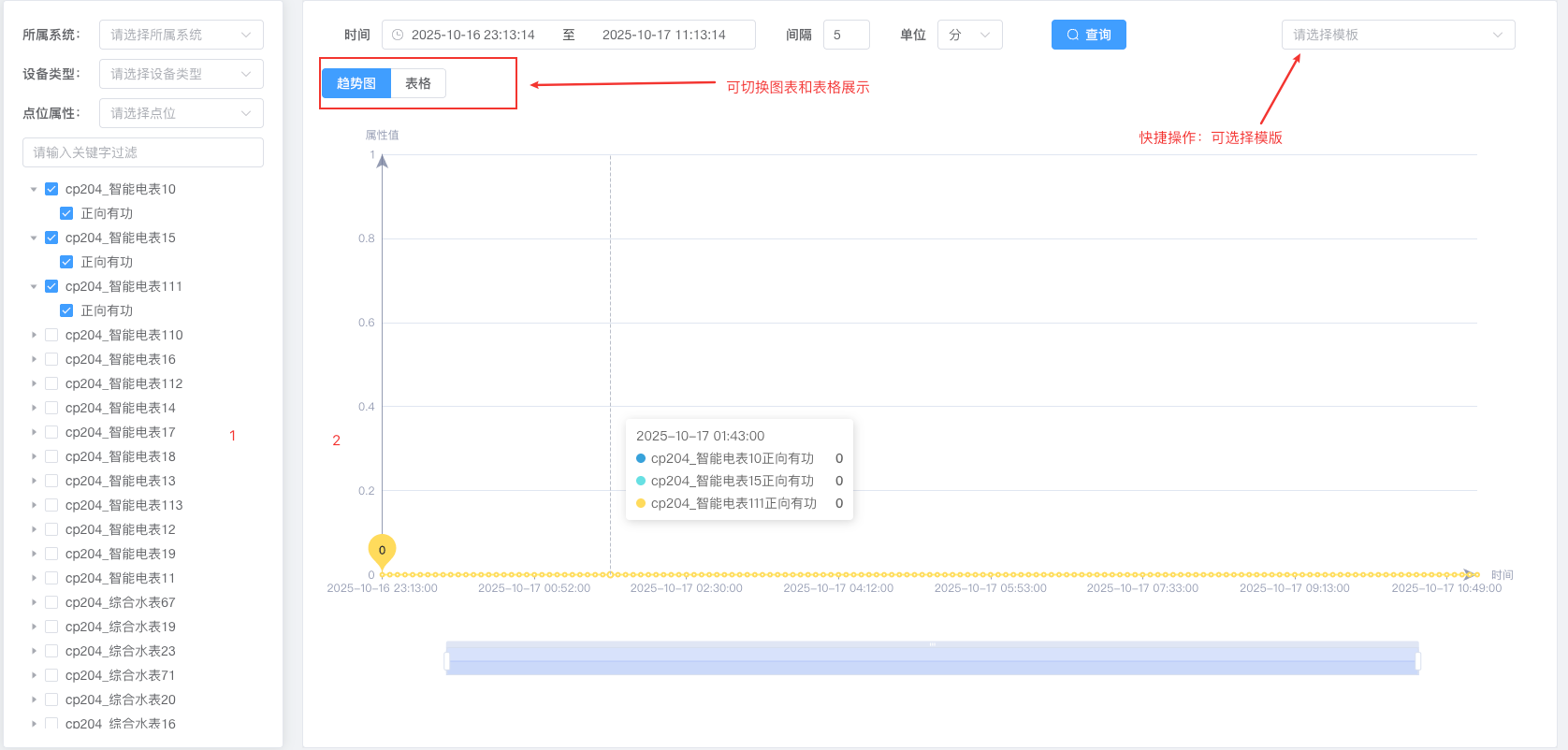

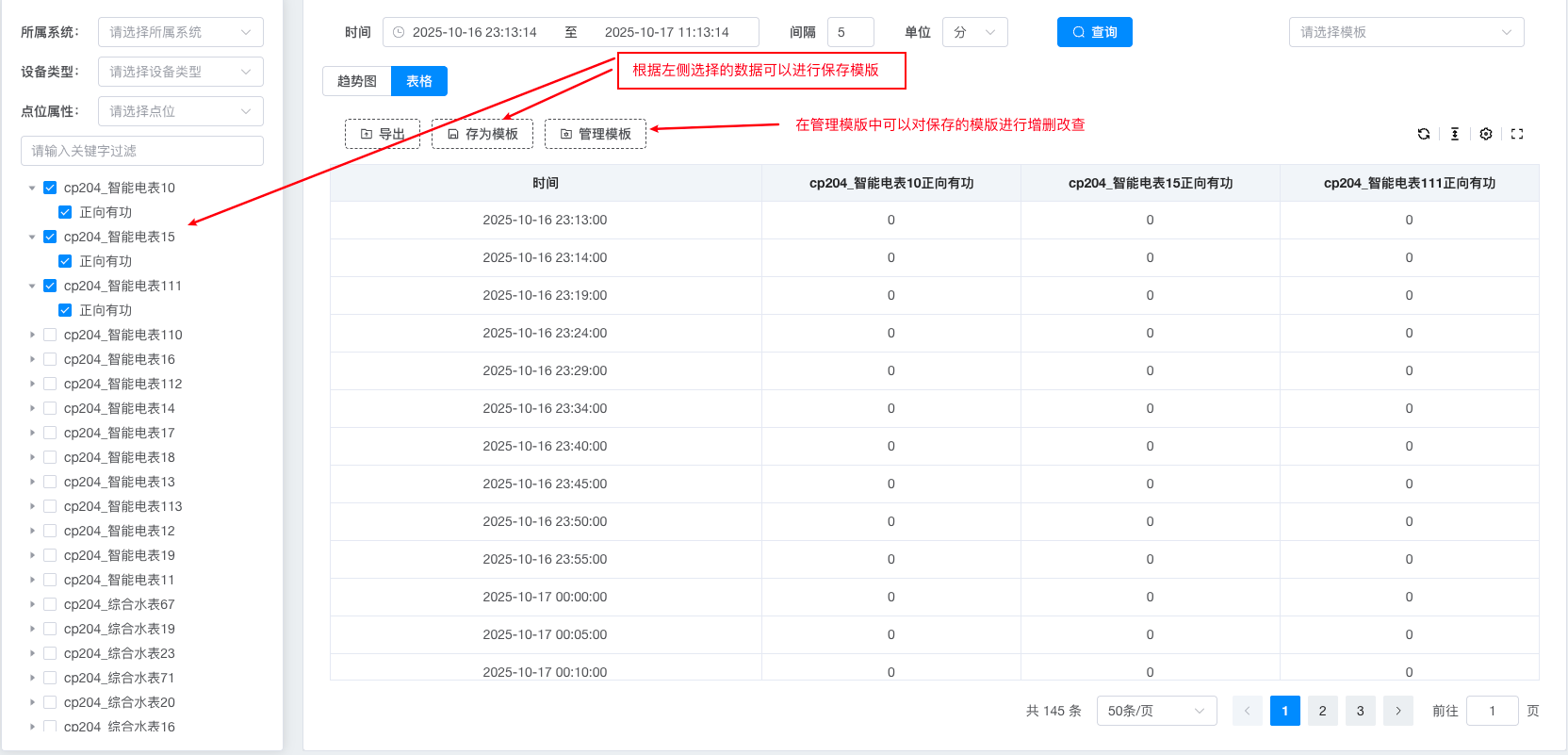

数据报表记录每个设备属性的历史值。左侧选择设备下的属性，右侧展示所选属性的历史值；查询条件可按时间区间、固定时间间隔检索，用户能自由设置数据的时间维度（时 / 分 / 秒）精确定位需要的数据，并可在图表与表格两种展示模式间切换，还能用保存模板功能方便下次直接复用查询条件。

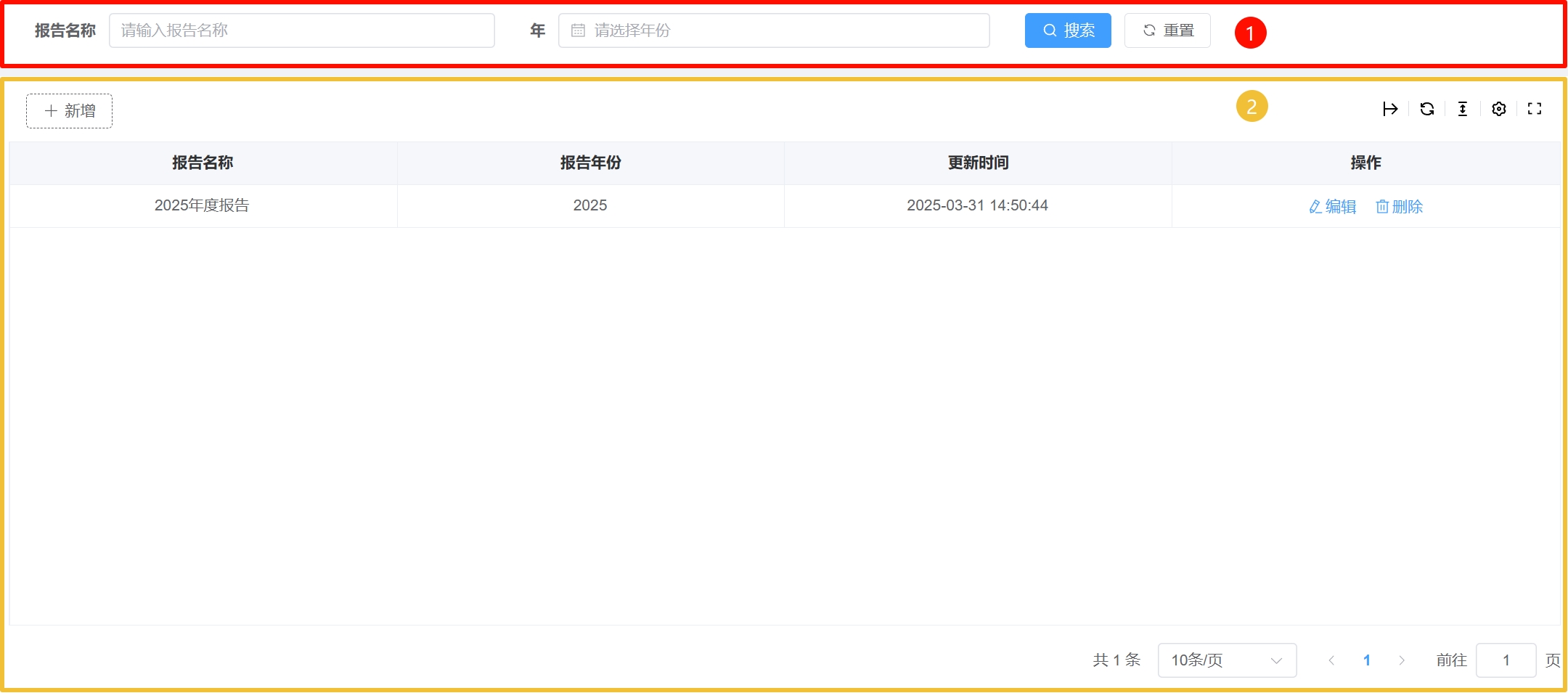

年度报告从项目概况、能效分析、用能计划三个章节分析并总结整个年度的能耗情况。①顶部搜索区可按名称模糊查询、按年度精确查找已生成的报告；②资料列表可对已有报告进行查看编辑或删除。

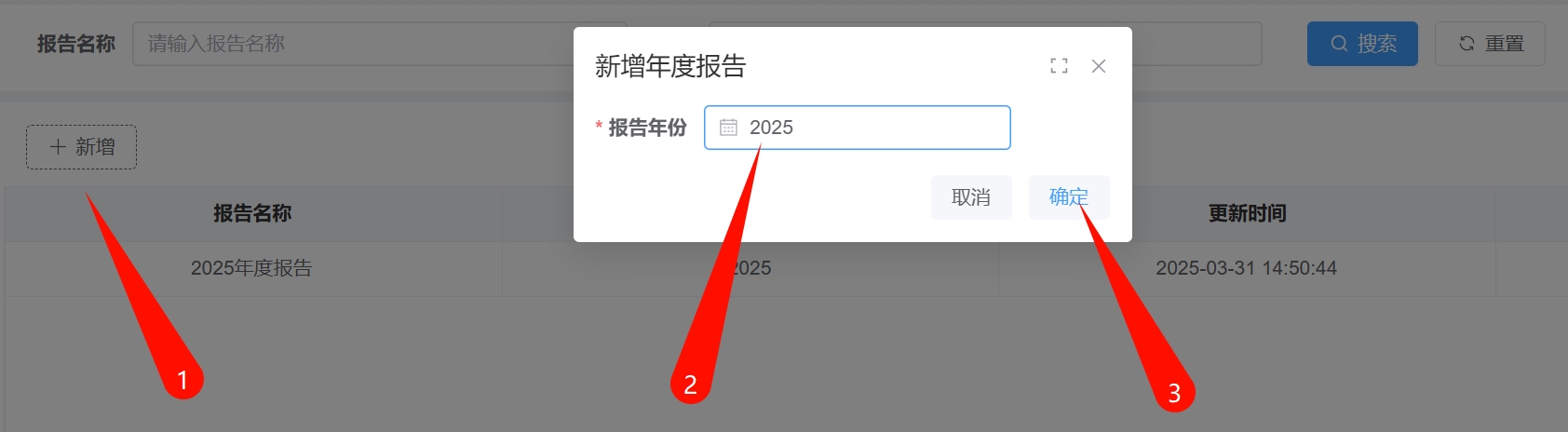

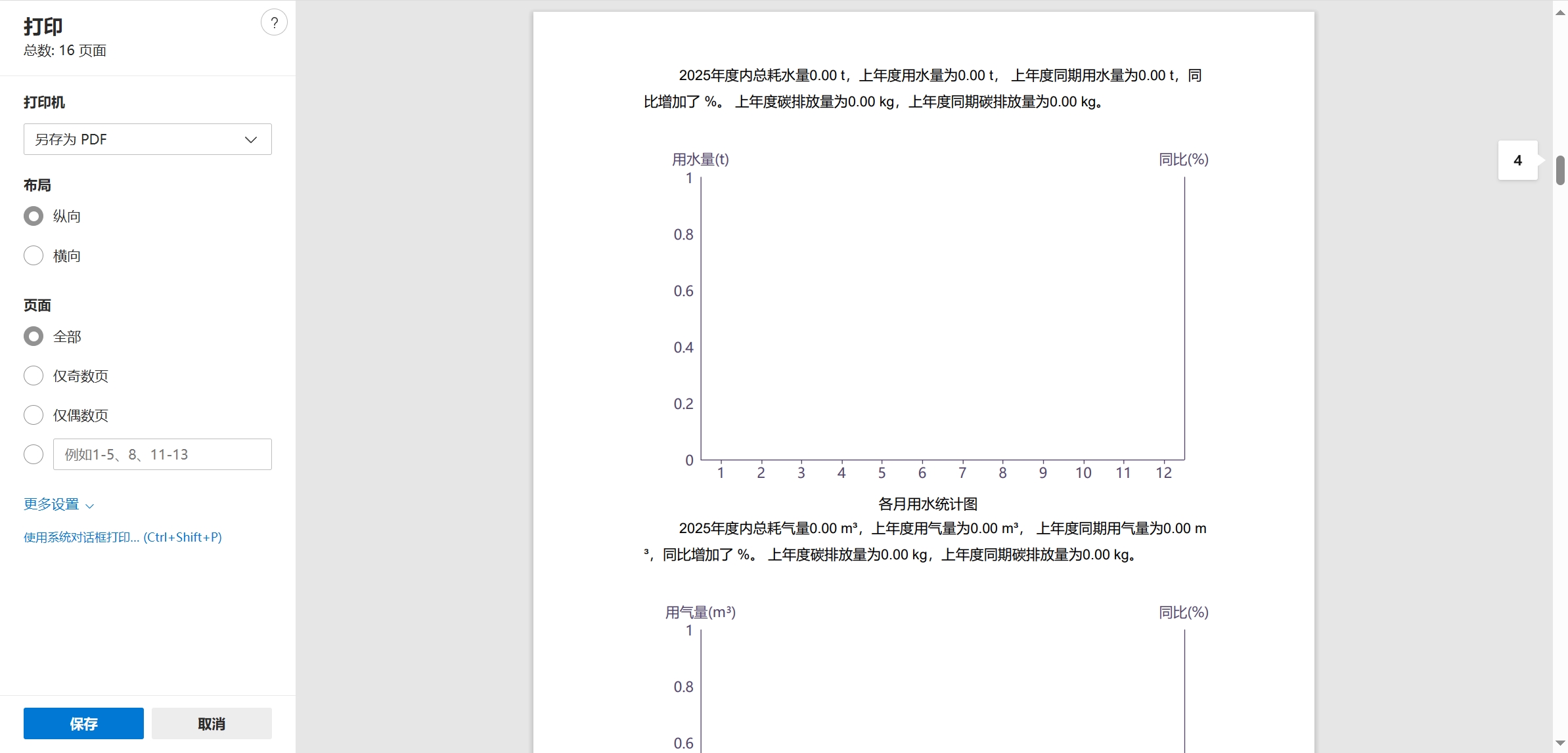

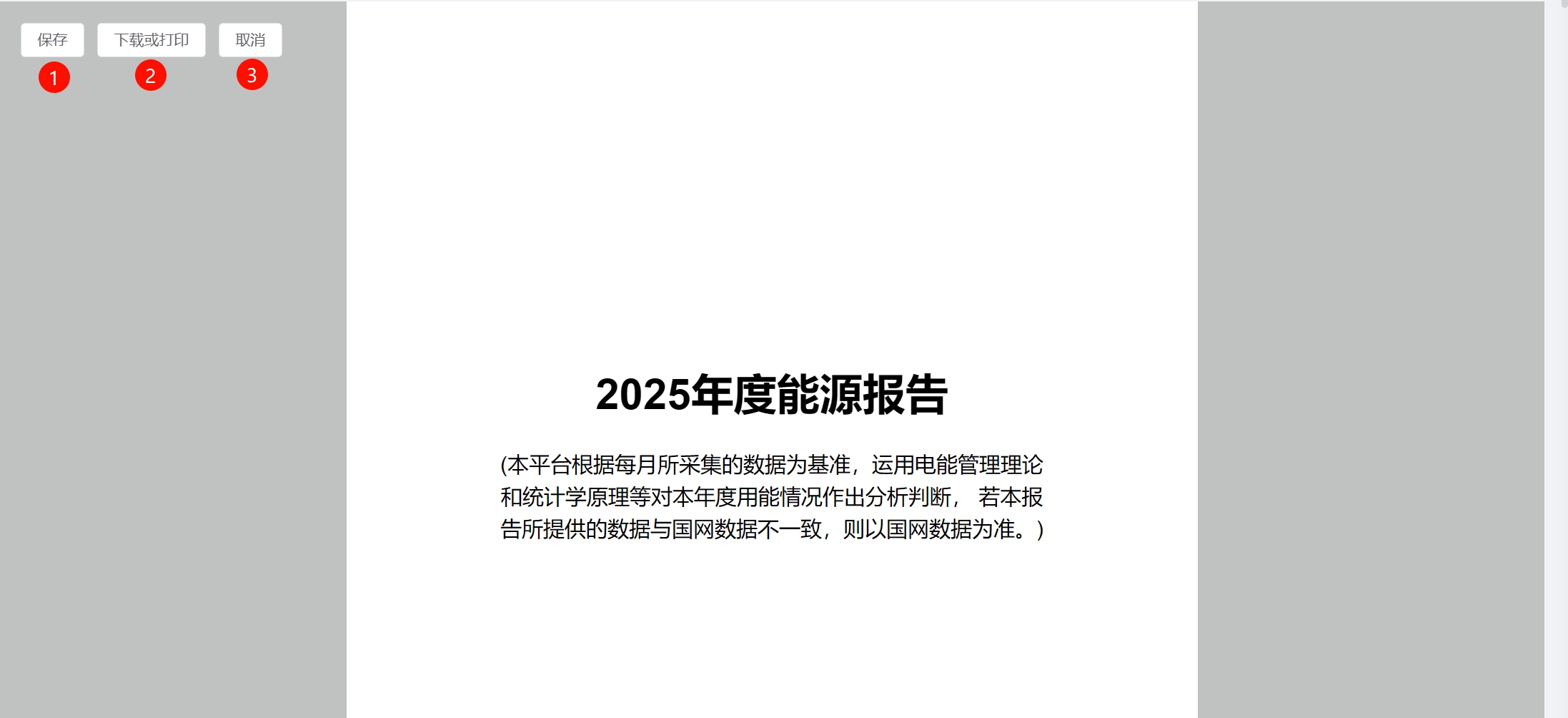

点击新增、选中年份并确定后进入编辑页面，可对报告内容做细致调整。左上角提供三个按钮：保存（上传至后台保存）、下载或打印（下载到本地或打印成纸质资料）、取消（销毁本次生成的报告）。

产量管理为企业和工厂生产提供一站式的生产管理与分析能力，帮助全面掌握产品产出、优化生产进度把控——既能降低生产过剩，也能提前预知产能不足。它由录入、统计、分析三个环节组成，并与「能效分析」联动，为单耗计算提供产量基础。

环节	做什么
产量录入	逐日录入区域生产的产品及产量
产量统计	按日 / 周 / 月 / 季 / 年汇总产量与产值
产量分析	产量产值的同环比分析

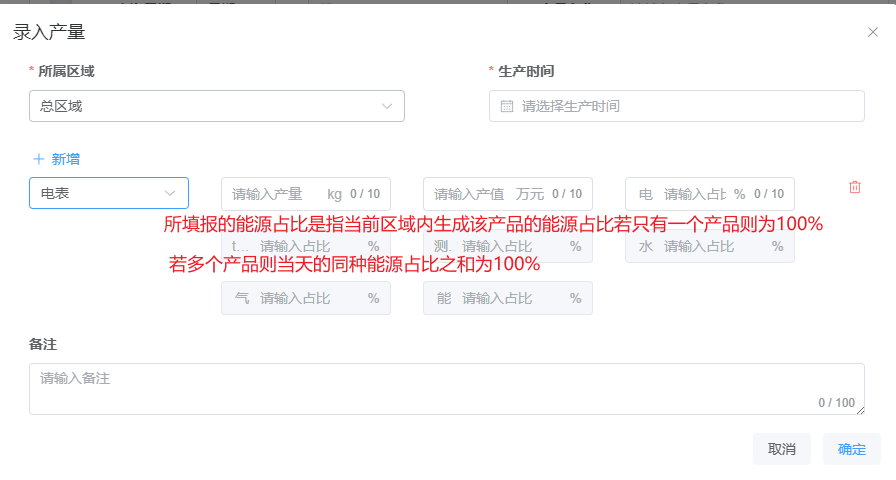

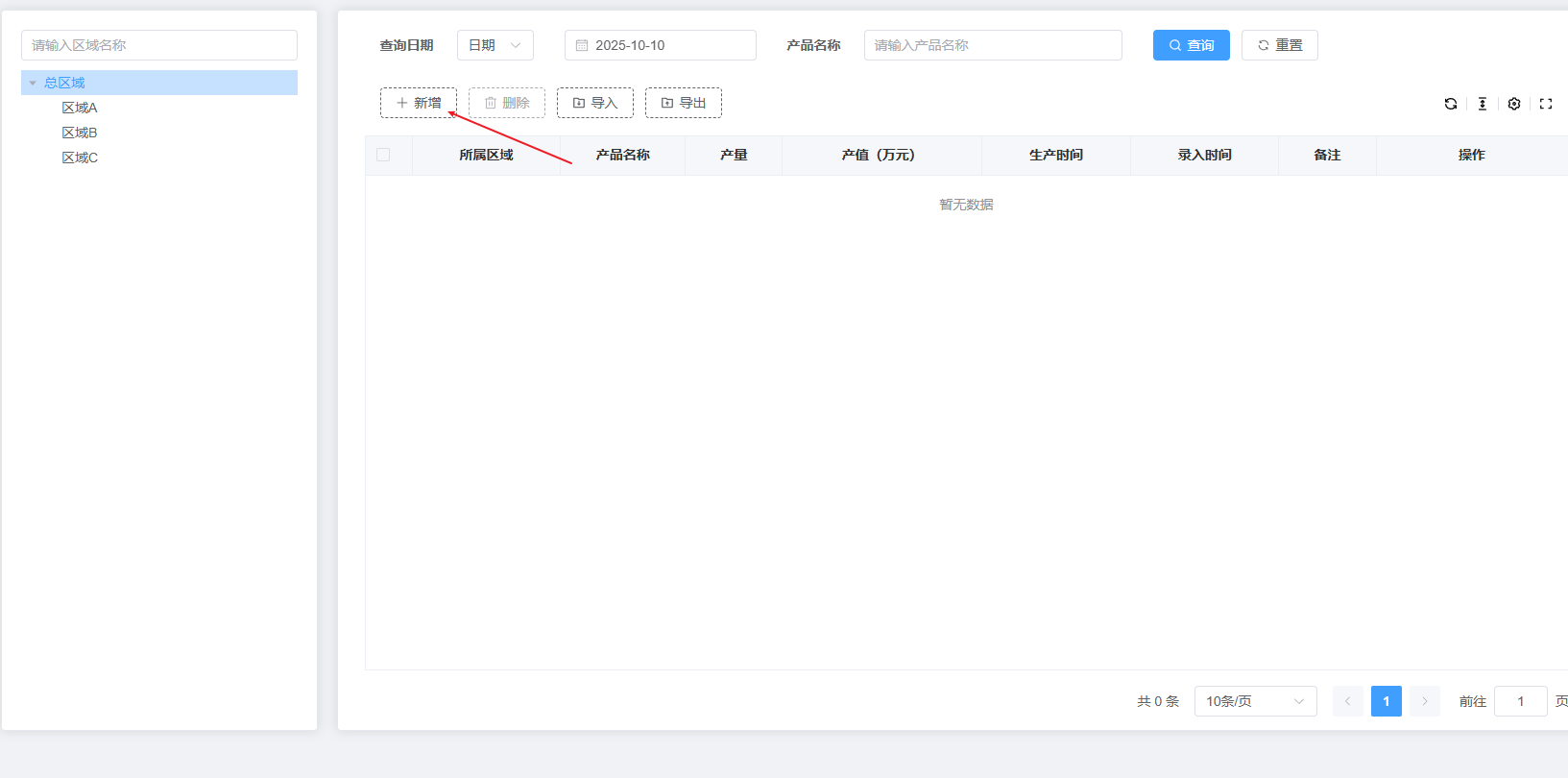

点击新增对产品产量进行录入。录入的产品需先在后台能源配置 → 产品管理中创建好产品信息。

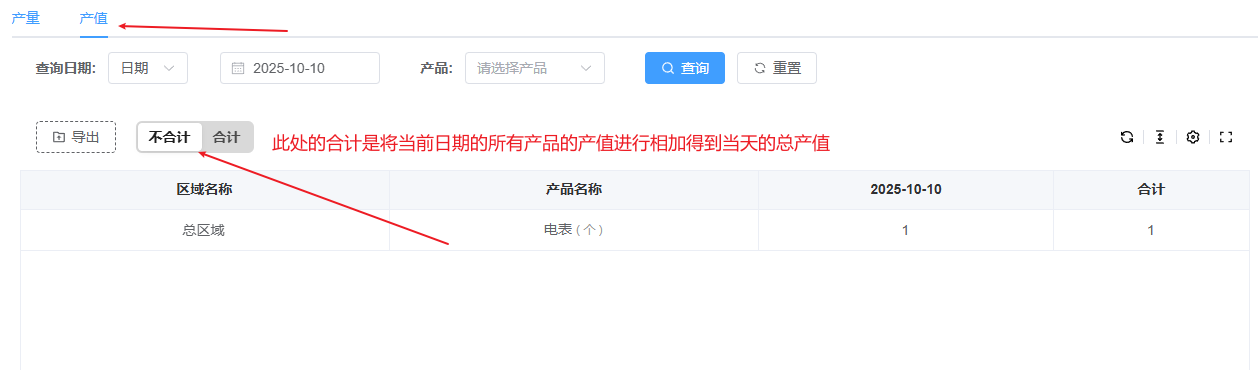

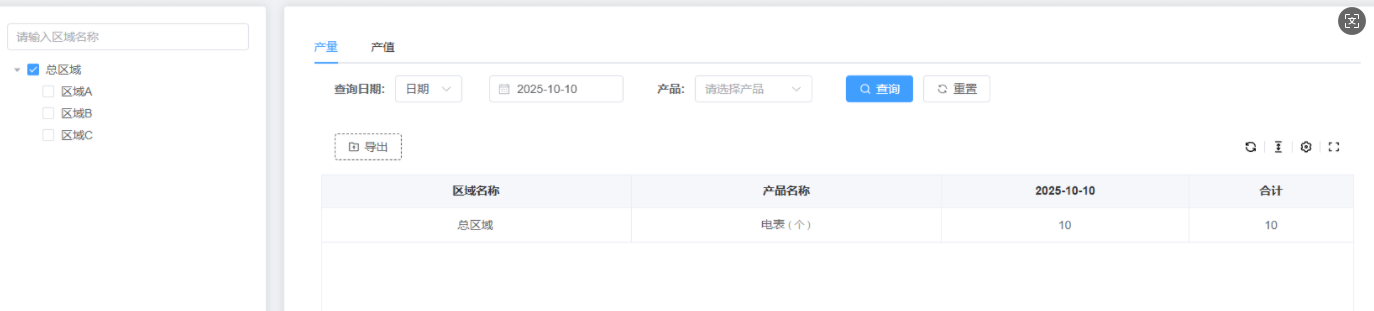

录入数据后，页面可统计该区域按日、周、月、季度或年生产的所有产品数量及产值，也支持单独查看某一产品的产量和产值，并可导出 Excel 进一步分析。

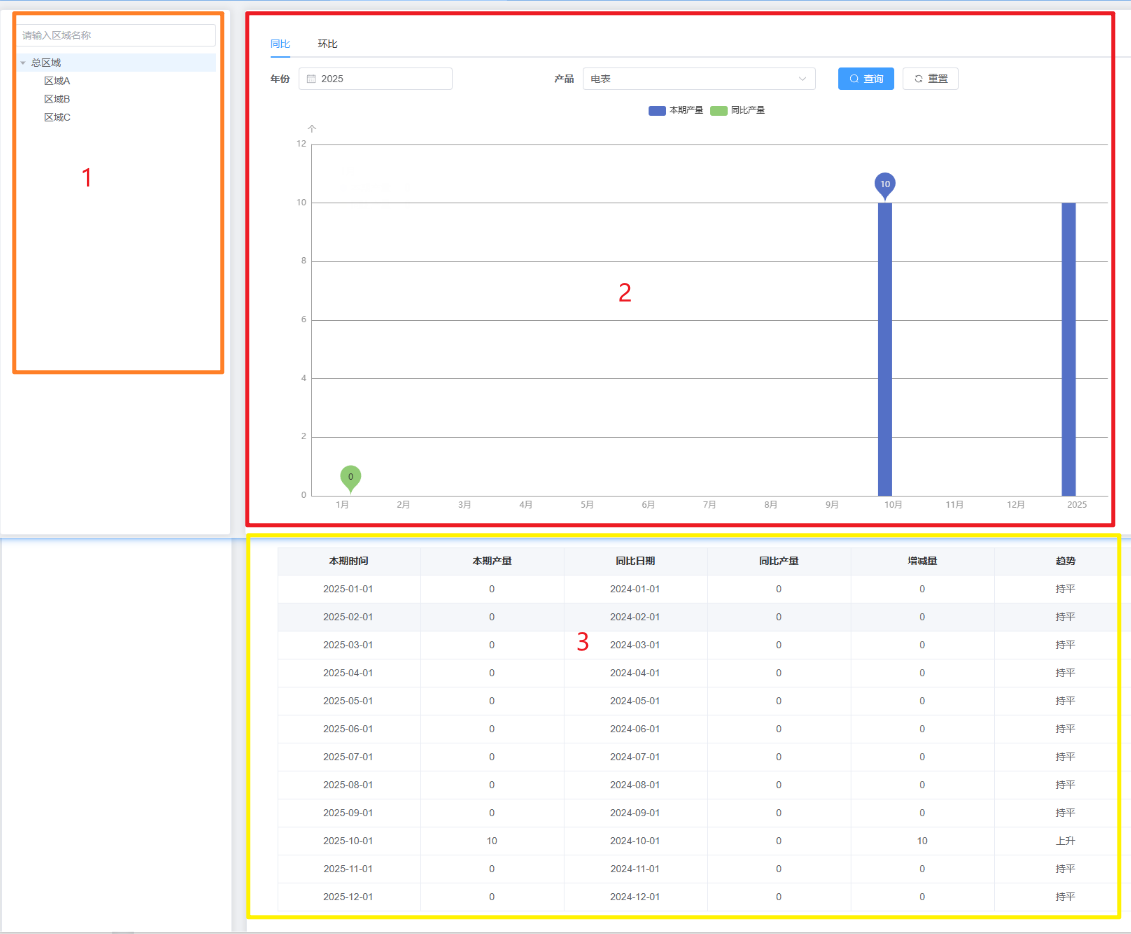

产量分析页面根据录入数据进行深入分析，分三个区域：①显示产品生产的区域；②可选择不同年份和产品进行同比、环比分析；③直观展示当年与去年逐月产量的同比数据；若选择环比分析，则对当前月与上月产量做环比对比。

产量分析：区域 + 年份/产品选择 + 同环比

能效分析针对企业申报的产品，结合其生产过程中的能耗数据进行综合计算与分析，帮助企业优化能源利用、完善能效管理体系、提升产品能效水平。它建立在产量管理（提供产量）与能源模型（提供能耗）之上，是能源管理的「最后一公里」——把能耗换算成单位产品的能效指标。

页面	关注点
单耗报表	生产单个产品所需能耗的周期报表
产品单耗	聚焦单个产品单位产量的能耗数据
对标分析	与行业标杆对比，识别差距、持续改进

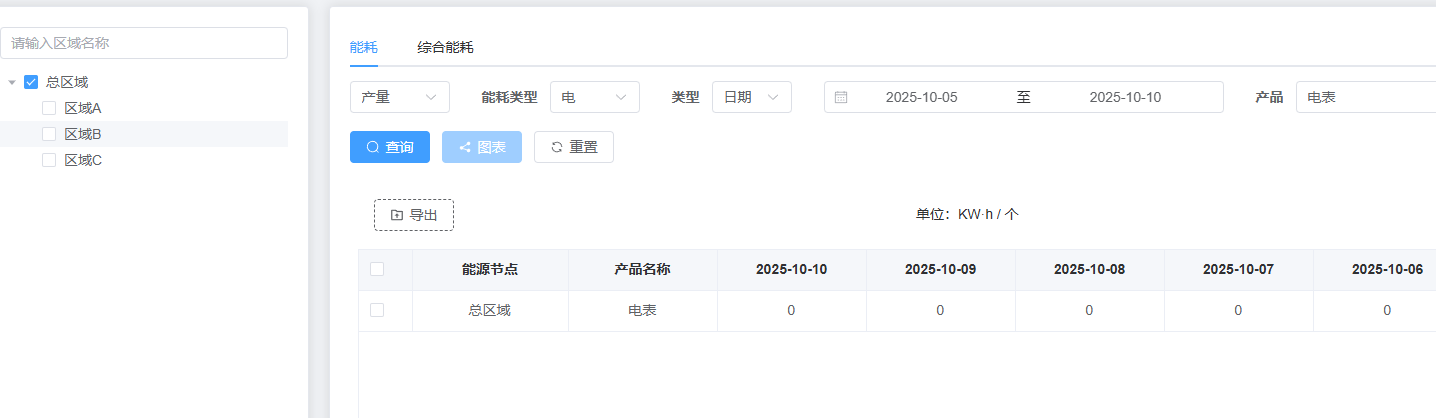

单耗报表展示生产单个产品所消耗能源的周期性数据，是核算产品能效的基础台账。

单耗报表

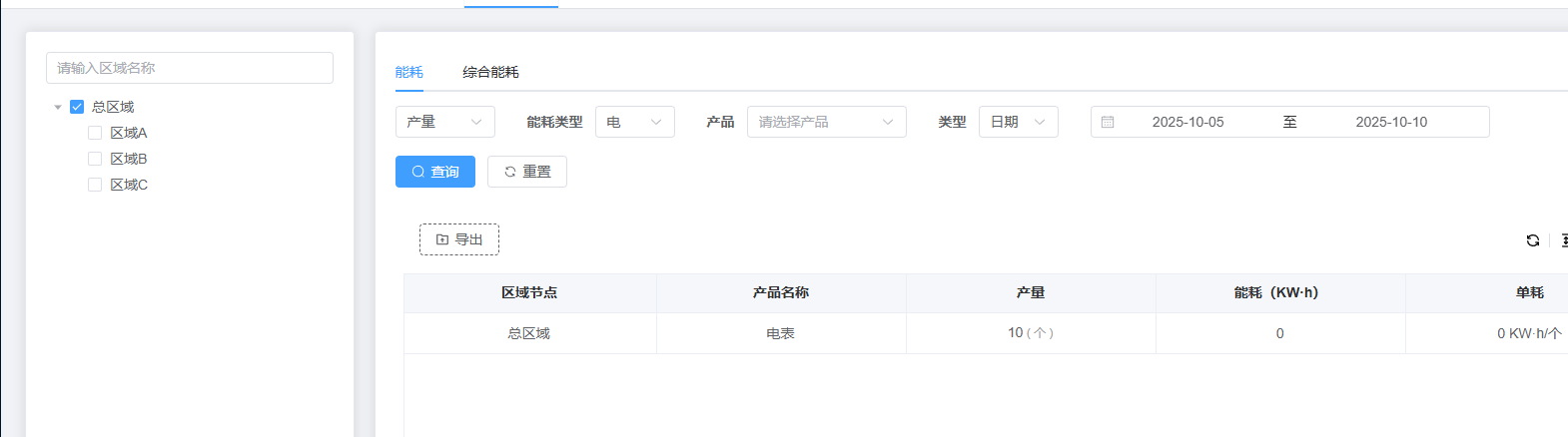

产品单耗页面聚焦单个产品单位产量所消耗的能源，便于对核心产品做长期跟踪与横向比较。

产品单耗

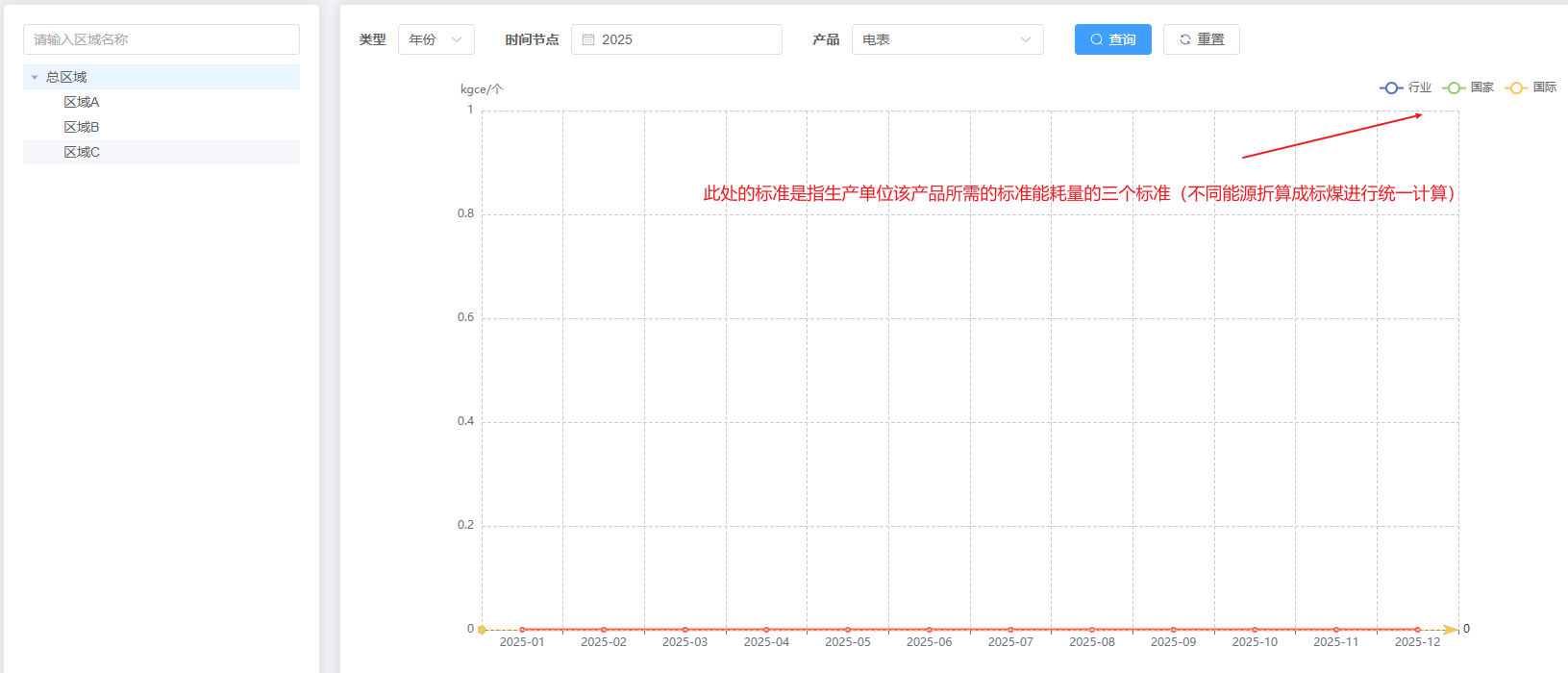

对标分析把企业生产过程中的关键指标（当前系统以能耗为基准）与行业标杆对比，通过识别差距、采取针对性的管理和技术措施，持续提高生产能效与管理水平。
